Доступны следующие фунции:
- Скорость расхода
- 2 диапазона измерения
- Отключение при слишком низком расходе
- Определение пустой трубы
- Направление потока
- Система ошибок
- Время работы
- Прямой и реверсивный расход
- Конечный выключатель и импульсный выход
- Управление дозировкой
Принцип работы

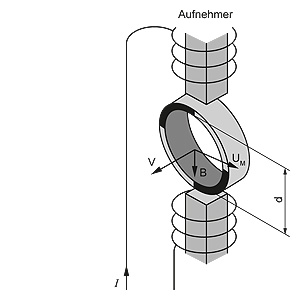

Все магнитно-индуктивные расходомеры базируются на законе электромагнитной индукции Фарадея:
UM = B · v · d · k
UM = индуцированное в веществе измерительное напряжение, возникающее вертикально к магнитному полю и к направлению потока. Оно снимается на двух точечных электродах.
B = магнитная индукция, которая пронизывает протекающее вещество вертикально относительно направления потока
v = скорость потока вещества
d = внутренний диаметр измерительной трубы
k = коэффициент пропорциональности или постоянная датчика
Назначени и измерительный принцип электромагнитных измерений
Магнитно-индуктивный расходомер в общем и целом состоит из магнитно-непроводимой измерительной трубки электрически-непроводимой поверхностью, диаметрально смонтированной на трубе, последовательно подключенных катушек возбуждения и минимум 2-х электродов, которые через стенку трубы контактируют с измеряемым веществом. Обтекаемые током катушки возбуждения создают пульсирующее электромагнитное поле с магнитной индукцией B перпендикулярно к оси трубы.
Это магнитное поле пронизывает магнитно-непроводимую измерительную трубку и протекающее в ней измеряемое вещество, которое должно иметь минимальную электрическую проводимость.
В соответствии с законом электромагнитной индукции Фарадея в электропроводимом измеряемом веществе создается напряжение UM ,пропорциональное скорости потока v измеряемого вещества, магнитной индукции B и интервалу электродов d (внутренний диаметр трубопровода).
Напряжение сигнала UM снимается электродами, находящимися в контакте с измеряемым веществом, и проводится через изолирующую стенку трубы. Пропорциональное скорости потока напряжение сигнала UM преобразуется соответствующим измерительным преобразователем в подходящие стандартные сигналы, к примеру 4 to 20 mA.
