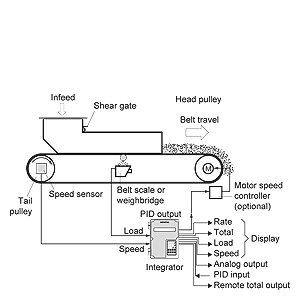

Ленточный весовой дозатор обеспечивает точное измерение массового расхода материала. В большинстве приложений уровень материала на ленте устанавливается регулируемой, механической заслонкой в зависимости от размера частиц материала. В этом случае регулирование расхода материала через дозатор осуществляется с помощью регулирования скорости ленты. Но в некоторых случаях скорость ленты остается постоянной и управление расходом материала при необходимости берет на себя подающее устройство. Весовой дозатор состоит из трех компонентов: датчиков взвешивания, датчика скорости и интегратора.Также в комплект входит механическая система подачи материала. Во время работы дозатора нагрузка и скорость ленты постоянно измеряются и на основании этих данных вычисляется значение расхода материала. Измеренное значение расхода сравнивается с заданным значением и в случае рассгласования значений встроенный ПИД- регулятор осуществляет необходимую коррекцию скорости ленты.
Работа ленточного весового дозатора
Конструкция и использования
Milltronics Weighfeeder 400
Весоизмерительный мост монтируется напрямую на коррозионностойкую платформенную весоизмерительную ячейку. Такой дизайн исключает механические промежуточные компоненты; в этом случае вес материала действует непосредственно на весоизмерительную ячейку. При такой конструкци минимизируется дрейф нулевого сигнала, что позволяет использовать высокочувствительную, точную, платформенную весоизмерительную ячейку. Выбор размера и конструкции весоизмерительной ячейки зависит от приложения.
Milltronics Weighfeeder 600
Весоизмерительная платформа из нерж. стали со скользящей пластиной UHMW смонтирована напрямую на коррозионностойкую, герметичную платформенную весоизмерительную ячейку. Такой дизайн исключает механические промежуточные компоненты; вес материала действует непосредственно на весоизмерительную ячейку. Солидная рама серии 600 обеспечивает стабильные, воспроизводимые результаты измерения, а также макс. разрешение и точность.
Milltronics Weighfeeder 800
У ленточного весового дозатора Milltronics Weighfeeder 800 однороликовая опора лежит на платформенных весоизмерительных ячейках. Этот дизайн не имеет подвижных деталей и поэтому не нуждается в ТО и запасных частях. Нет ни балансиров, ни подвижных частей в подшипниковых узлах. Обе коррозионностойкие, точные весоизмерительные ячейки DMS передают сигналы весовой нагрузки на измерительный преобразователь. При такой конструкци минимизируется дрейф нулевого сигнала, что позволяет использовать высокочувствительную, точную, платформенную весоизмерительную ячейку.
Milltronics Weighfeeder 1200
Ленточный весовой дозатор серии 1200 применяется для сложных условий эксплуатации. Он использует усиленные роликовые опоры и предлагает размеры роликов от 300 мм до 900 мм. Ленточный весовой дозатор серии 1200 работает с однороликовыми ленточными весами MSI. Его запатентованный дизайн обеспечивает индикацию изменений нагрузки на ленту, гарантируя тем самым лучшую точность и контроль. Для приложений с небольшой нагрузкой имеется версия с весоизмерительным мостом с двойными роликами. Она характеризуется компенсацией веса тары и капсулированными весоизмерительными ячейками.
