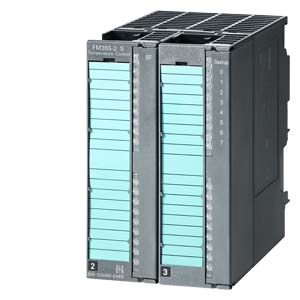

Модуль FM 355-2 включает в свой состав 4 независимых канала регулирования и характеризуется следующими показателями:
- Готовые структуры:
- регулятора с фиксированной настройкой,
- для построения систем каскадного регулирования,
- регуляторов пропорционального действия,
- 3-компонентного регулирования;
- для объединения нескольких модулей в составе единой системы регулирования.
- Выбор режимов работы: автоматический режим, режим ручного управления, режим безопасного управления, следящий режим и режим дублирования.
- Регулируемый шаг квантования в диапазоне 100 … 500мс (в зависимости от количества используемых аналоговых входов).
- ПИД алгоритм.
- Удобная оптимизация системы регулирования: функции адаптации системы регулирования температуры.
- Установка различных законов регулирования для параметра, находящегося в допустимых пределах и за этими пределами.
- Защищенный режим: модуль способен оставаться в работоспособном состоянии даже после перехода центрального процессора в режим Stop.
- Входы обратной связи: аналоговые входы могут быть использованы для построения цепей обратной связи с целью повышения точности регулирования.
- Температурная компенсация с помощью встроенных цепей, с использованием внешнего датчика Pt100, с использованием заданной опорной температуры.
Настройка параметров
Настройка параметров FM 355-2 выполняется с помощью специальных экранных форм, интегрированных в среду STEP 7. Эти экранные формы являются частью программного обеспечения настройки параметров, включенного в комплект поставки модуля FM 355-2.
