Монтажные комплекты быстрого монтажа и монтажные комплекты


Исполнение

№ для ззаказа

8GS4 016-1

Монтажная плата для телекоммуникационных блоков

  • из перфорированной листовой стали
  • с закладными гайками и приспособлениями быстрого фиксирования
  • с 1 комплектом закладных гаек M5, ширина 250 мм



Высота



  • 900 mm

8GS4 016-1

  • 1050 mm

8GS4 016-2

  • 1200 mm

8GS4 016-3

  • 1350 mm

8GS4 016-4

8GK9 920-0KK21

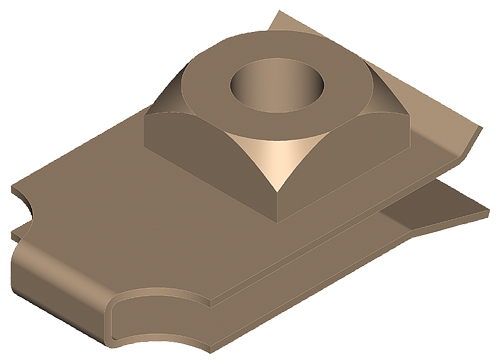

Закладные гайки для перфорированных плат



Версии



  • M6 (1 комплект = 10 штук)

8GK9 920-0KK21

  • M5 (1 комплект = 10 штук)

8GK9 920-0KK22

  • M4 (1 комплект = 10 штук)

8GK9 920-0KK23

8GK9 650-0KK00

Держатели сборных шин

с соответствующим несущим стальным листом



Версии



  • 1−полюсный
  • для медных сборных шин 12 x 5 (10) мм, 20 x 5 (10) мм, 30 x 5 (10) мм
  • Высота 150 mm

5SH3 506

  • 5-полюсный
  • расстояние между сборными шинами 40 мм
  • для медных сборных шин 12 х 5 (10) мм
  • для монтажа предохранителей−выключателей−разъединителей 3NP
  • Высота 300 mm

8GK9 650-0KK00

  • 3-полюсный
  • расстояние между сборными шина 60 мм
  • для медных сборных шин 12 × 5 (10) mm, 20 × 5 (10) mm,
  • 30 × 5 (10) mm

8GK9 711-0KK03



Медные сборные шины



Версии



  • поперечное сечение 12 х 5 мм, сила тока 250 A



  • длина 250 mm

8GK9 731-0KK10

  • длина 500 mm

8GK9 731-0KK20

  • длина 750 mm

8GK9 731-0KK30

  • длина 1000 mm

8GK9 731-0KK40

  • длина 1250 mm

8GK9 731-0KK50

  • поперечное сечение 20 х 5 мм, сила тока 320 A



  • длина 250 mm

8GK9 733-0KK10

  • длина 500 mm

8GK9 733-0KK20

  • длина 750 mm

8GK9 733-0KK30

  • длина 1000 mm

8GK9 733-0KK40

  • длина 1250 mm

8GK9 733-0KK50

  • поперечное сечение 30 х 5 мм, сила тока 450 A



  • длина 250 mm

8GK9 735-0KK10

  • длина 500 mm

8GK9 735-0KK20

  • длина 750 mm

8GK9 735-0KK30

  • длина 1000 mm

8GK9 735-0KK40

  • длина 1250 mm

8GK9 735-0KK50

8GK9 910-0KK30

Опоры для крышки незадействованных модулей

  • удлиненное исполнение
  • материал: пластмасса
  • 1 комплект = 4 штуки

8GK9 910-0KK30

8GK9 910-0KK10

Шина N-/PE

  • для установки на вертикальные траверсы
  • с 2 х 29 зажимами
  • 16 mm2
  • длина 250 mm

8GK9 910-0KK10

8GK9 910-0KK11

Шина N-/PE во втычном исполнении



Версии



  • с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK11

  • шина PE с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 и  шина N с 2 винтовыми зажимами от 2,5 до 16 мм2 и 10 втычными зажимами от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK12

8US19 21-2AA00 ... AD00

Клеммы для присоединения проводов круглого сечения



Версии



  • толщина шины 5 мм



  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1 921-2AA00

  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1 921-2AB00

  • поперечное сечение присоединения 16 ... 70 mm2

8US1 921-2AD00

  • поперечное сечение присоединения 16 ... 120 mm2

8US1 921-2AC00

  • толщина шины 10 мм



  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1 921-2BA00

  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1 921-2BB00

  • поперечное сечение присоединения 16 ... 70 mm2

8US1 921-2BD00

  • поперечное сечение присоединения 16 ... 120 mm2

8US1 921-2BC00

8GK9 920-0KK24

Комплект запасных дверных шарниров

  • для распределительных шкафов напольного и настенного исполнения
  • 1 комплект = 2 штуки

8GK9 920-0KK24

8GK9 301-2KK01

8GK9 103-0KK10

Перегородки

  • для оптического и пространственного разделения различных потенциалов
  • материал: пластмасса
  • для конструктивной глубины шкафа 210 мм



Версии



  • вертикальные



  • высота 300 mm

8GK9 301-2KK01

  • высота 450 mm

8GK9 301-3KK01

  • высота 600 mm

8GK9 101-4KK01

  • высота 750 mm

8GK9 101-5KK01

  • высота 900 mm

8GK9 101-6KK01

  • высота 1050 mm

8GK9 101-7KK01

  • высота 1200 mm

8GK9 101-8KK01

  • высота 1350 mm

8GK9 102-8KK01

  • горизонтальные



  • ширина 250 mm

8GK9 103-0KK10

  • ширина 500 mm

8GK9 103-0KK20

  • ширина 750 mm

8GK9 103-0KK30

8GK9 910-0KK00

Полоса-заглушка

цвет RAL 7035 (цвет: светло−серый)



Версии



  • для 12 TE (1 TE = 18 мм)

8GK9 910-0KK00

  • длина 1 м, без предварительных насечек для уменьшения длины

8GK9 910-0KK01



Набор соединительных элементов, IP43/IP55

  • для установки корпусов рядом друг с другом
  • винты, шайбы, гайки и уплотнительная лента, рулон 10 м

8GK9 920-0KK31

Примечание



При электрическом соединении необходим проходной фланец!



8GK9 910-1KK80

Держатель проводов

  • для DIN−рейкиs
  • 1 комплект = 10 штук

8GK9 910-1KK80

8GK9 910-0KK27

Монтажный инструмент ALPHA

  • для опор, короткое и длинное исполнение, с эргономичной ручкой

8GK9 910-0KK27

8GK9 910-0KK34

Хомут для установки DIN-рейки

  • для утопленной установки DIN−рейки (1 комплект = 2 штуки)

8GK9 910-0KK34



DIN-рейка

  • изолированная, для утопленной установки
  • ширина 250 mm

8GK9 910-0KK35



Винты

  • самонарезающие
  • M5 x 10
  • Большая упаковка: 500 шт.

8GK9 911-0KK00

8GK9 911-0KK01

Сверхглубокие кронштейны

  • Регулируемая глубина
  • Большая упаковка: 10 шт

8GK9 911-0KK01

8GK9 911-0KK02

Накидываемые сверху кронштейны, универсальные

Большая упаковка: 10 шт

8GK9 911-0KK02



Удлинители поддержки

  • 7.5 mm
  • Большая упаковка: 100 шт

8GK9 911-0KK03

8GK9 911-0KK05

Изолирующие крепления

  • Для изолирующего монтада DIN - реек
  • Большая упаковка: 50 шт



Версии



  • 12 mm

8GK9 911-0KK04

  • 31.5 mm

8GK9 911-0KK05

  • 55.5 mm

8GK9 911-0KK06
