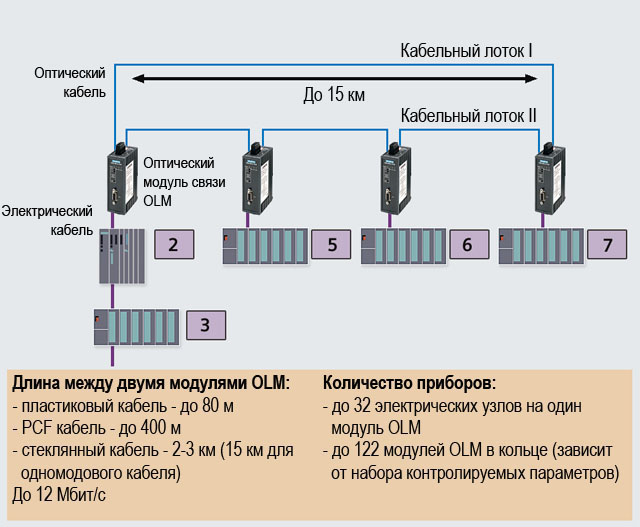

Пример комбинированной конфигурации оптических и электрических сетей
Кольцевая структура оптической сети обеспечивает отказоустойчивость, в случае повреждения или обрыва кабеля. Электрические сегменты шины включены в оптическое кольцо, используя до 122 модулей оптического канала (OLM). В зависимости от версии OLM и типа кабеля, дистанция между двумя OLM может быть до 15км. К одному OLM может быть подключено до 32 устройств с обычной электрической шиной.
Пример конфигурации показывает типичную схему адресации со смешанными технологиями передачи. Хотя OLMs устройства находятся внутри соответствующего сегмента, им не присвоены ведомые адреса PROFIBUS.
Optical Link Module (модуль оптической линии связи)
Модули оптической линии связи (Optical Link Modules - OLM) позволяют реализовывать оптические и гибридные сети (опто-электрические) в линейной, кольцевой и звездной топологиях.
OLMы могут быть объединены друг с другом и отдельными станциями, или полные электрические сегменты могут быть интегрированы в оптическую сеть PROFIBUS через электрический интерфейс.
OLMы доступны с одним (P11/G11) или двумя (P12/G12) оптоволоконнными (FO) интерфейсами с BFOC коннекторами. В зависимости от типа и расстояния, имеются следующие комбинации пластикового/стеклянного оптоволоконного кабеля:
|
Расстояние |
Оптоволоконная линия |
OLM |
|---|---|---|
|
до 80 м |
POF-FOC |
OLM/P11 |
|
до 400 м |
PCF FOC |
|
|
до 3 км |
Мультимодовый, стеклянный FOC |
В зависимости от окружающей температуры
|
|
до 10 км |
Мультимодовый, стеклянный FOC |
OLM/G11-1300 |
|
до 15 км |
Одномодовый, стеклянный FOC |
Мы рекомендуем OLM/G12, как стандартный компонент для оптических сетей PROFIBUS в закрытом помещении и на открытом воздухе.
У OLMов есть компактный металлический корпус, подходящий для DIN рейки. Они автоматически распознают все скорости передачи данных PROFIBUS. Отказы могут быть быстро локализованы следующим образом:
- Отображение статуса модуля на сигнальном контакте
- Проверка качества соединения FO (потери в секции) через тестовый выход для оптических ресиверов с протоколированием и проверкой достоверности.
Дальнейшую информацию и детальную техническую спецификацию на различные версии OLM, Вы можете найти в каталоге IK PI, глава "PROFIBUS", секция "Сетевые компоненты для PROFIBUS - оптические сети с OLM".
Шинные кабели
Для OLM/G12, предпочтительно используются для оптических сетей PROFIBUS в закрытом помещении и на открытом воздухе, волоконно-оптические кабели (FOC) сделанные из стекла с 2 многомодовыми оптоволокнами.
Стандартный волоконно-оптический кабель доступен в фиксированных длинах до 2 000 м. Он заранее смонтирован с 4 соединителями BFOC. Набор соединителя BFOC с 20 соединителями доступен как аксессуар.
Дальнейшую информацию и детальную техническую спецификацию на различные оптоволоконные кабели, Вы можете найти в каталоге IK PI, глава "PROFIBUS", секция "Сетевые компоненты для PROFIBUS - оптические сети с OLM".
