Общие данные

• изолирующий корпус из термопласта
• закрыты с двух сторон

указание

раздел

принадлежности для маркировки, смотри ...

Принадлежности

Типоразмер 2,5 мм2

8WA1 011-1EF20

8WA1 011-1EF20

Диодная клемма типоразмера 2,5 мм2

• номинальное напряжение изоляции 250 ВU_RRM
• конструктивная ширина 6 мм
• высота клеммы 26 мм
• длина клеммы 41 мм
• двусторонний винтовой зажим с доступом для измерительных щупов ∅ 2,3 мм
• номинальный ток длительной нагрузки 1 A
• пиковое запирающее напряжение 1000 В

8WA1 011-1EF20

Принадлежности

раздел

• Измерительный щуп красный

Принадлежности

8WA1 868

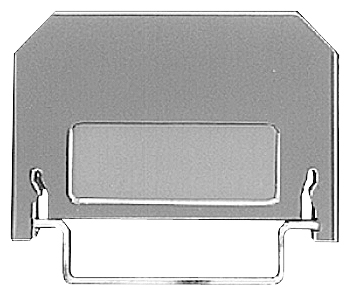

• Разделительная перегородка для клемм 1,5-4 мм2

Принадлежности

8WA1 820

8WA1 501

8WA1 501

Проходная клемма типоразмера 2,5 мм2, с продольным разделением

• номинальный ток длительной нагрузки 10 A
• номинальное напряжение изоляции AC 380 В, DC 450 В (при выводах под пайку, отогнутых в разные стороны)
• открытый изоляционный промежуток AC 380 В, DC 450 В
• с использованием разделительных перегородок до AC 750 В, DC 900 В
• конструктивная ширина 6 мм
• высота клеммы 29 мм
• длина клеммы 41 мм
• с двумя отверстиями для измерительных щупов ∅ 2,3 мм
• с двусторонним винтовым зажимом

8WA1 501

указание

Проходные клеммы с продольным разделением используются для удобного размыкания электрических цепей без отсоединения проводников. На винтах присоединительных гнезд можно измерить, например, сопротивление петли
или включить в цепь устройство измерения тока. При использовании соединительных гребенок поперечное сечение подключаемого провода уменьшается на один габарит клеммы.

Принадлежности

раздел

• Измерительный щуп красный

Принадлежности

8WA1 868

• Разделительная перегородка для клемм 1,5-4 мм2

Принадлежности

8WA1 820

Принадлежности

8WA1 868

Измерительный щуп

красный

8WA1 868

8WA1 820

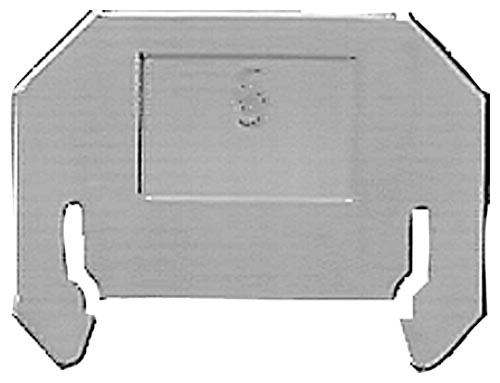

Разделительная перегородка для клемм 1,5-4 мм2

8WA1 820
