Дверные выключатели 8UC

Поворотный выключатель может быть задействован так же при закрытой двери шкафа.

Поворотные выключатели доступны для заказа в cтандартном исполнении (STANDART) и в исполнении аварийного выключятеля (EMERGENCY-STOP), ниже приведены отличия данных исполнений выключателя:

  • В стандартном исполнении накладная панель серого цвета с черной надписью, наконечник ручки так же серго цвета.
  • В аварийном исполнении накладная панель желтого цвета с черной надписью, наконечник ручки красного цвета.



Основные размеры

Тип механизма

Типоразмер

Усилие включения 1)

Нм

Профиль вала

мм x мм

Размер панели

мм x мм

8UC71

1

4

6 x 6

75 x 75

8UC72

2

9

8 x 8

75 x 75

8UC73

3

25

10 x 10 or
12 x 12

100 x 100

8UC74

4

40/552)

12 x 12

100 x 100


1) Механизмы тестировались с троекратным превышением усилия включения (согласно EN 60947-3). Так же данная проверка производилась и для выключения.

2) Выключение/включение можно производить двумя руками.



Степень защиты

Степень защиты смонтированного изделия, соответствует IP65.



Стандарты

Поворотный механизм ручки 8UC7, соответствует следующим стандартам:

IEC 60 204-1, EN 60 204-1, VDE 0113

Электрическое оборудование

IEC 60 439-1, EN 60 439-1, VDE 0660 Part 500

Низковольтные сборки компонентов

IEC 60 947-3, EN 60947-3
(VDE 0660 Part 107)

Низковольтное оборудование
способность к отключению, автоматические выключатели и предохранители.




Устройсво

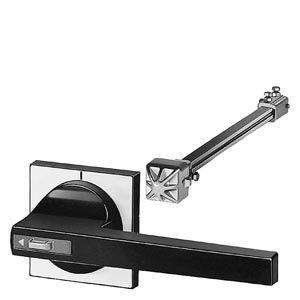

Поворотный механизм состоит: из самой ручки, накладлной панели,  для установки на дверь шкафа, соединительного вала (300 мм) и втулок для его крепления и механизма выключателя.

Поворотный механизм для  выключателей 3KA/3KL/3KM не имеет соеденительной муфты вала так как вал входит непосредственно в механизм выключателя . Соеденилельные валы длинной 600 мм, так же доступны для заказа.

Проект, схематическое представление



Положения выключателя

В выключателе имеется два положения "0" и "I" , что соответствует положению на 9.00

и 12 часов соответственно.

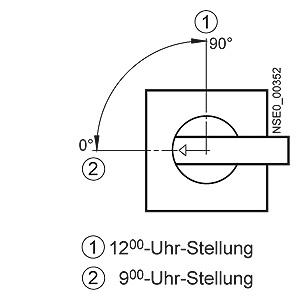

Положения двухпозиционного выключателя с  90° действующим углом
