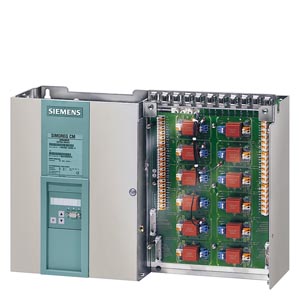

SIMOREG CM

Тип 6RA7000-0MV62-0



Регистрируемое номинальное входное напряжение якоря

В

85/250/575/1000

Входное напряжение блока питания электроники

В

2 AC 380 (- 25 %) до 460 (+ 15 %);  In = 1 A or
1 AC 190 (-25 %) до 230 (+ 15 %); In = 2 A
(- 35 % для 1 мин.)

Номинальное входное напряжение поля 1)

В

2 AC 400 (+ 15 % / - 20 %)
2 AC 460 (+ 10 %)

Номинальная частота

Гц



Номинальное постоянное напряжение поля 1)

В



Номинальный постоянный ток поля

A



Эксплуатационная температура окружающей среды

°C



Температура хранения и транспортирования

°C



Постоянная регулирования



Δn = 0.006 % % от номинальной скорости вращения двигателя, действительно при работе с импульсным датчиком и цифровым заданием
Δn = 0.1 % от номинальной скорости вращения двигателя, действительно при аналоговом тахогенераторе или аналоговом задании3)

Класс воздействия на окружающую среду

EN 60721-3-3



3K3

Степень защиты

EN 60529



IP00

Вес приблизительно

кг

15




Нормы

DIN VDE 0106 часть 100

Размещение элементов управления вблизи опасных для прикосновения частей.

DIN VDE 0110 часть 1

Координаты изоляции для электрических средств производства в низковольтной аппаратуре.
Степень загрязнения 2 для модулей и силовой части.
Допускается только не проводящее ток загрязнение. Вместе с тем должно быть учтено возможное появление случайной проводимости при запотевании. „Запотевание исключается, т.к. элементы допускают только класс влажности F.“

EN 60 146 T1-1 / DIN VDE 0558 T11

Полупроводниковый преобразователь тока.

DIN EN 50 178 / DIN VDE 0160

Общие требования и сетевой преобразователь.

Правила оснащения силовых установок электронными системами.

EN 61 800-3

Приводы с изменяемой частотой вращения, Часть 3, промышленные нормы EMV, включая специальные проверочные методы.

DIN IEC 60 068-2-6 по степени точности 12 (SN29010 часть 1)

Механические воздействия




1) Входное напряжение поля может быть ниже номинального напряжения поля (регулировка через параметр Р078.002, допускается входное напряжение до 85 V). Выходное напряжение соответственно также понизится. Задаваемое выходное постоянное напряжение может быть гарантировано при понижении сетевого напряжения (входного напряжения поля) до 5%.

2) По запросу при помощи собственной настройки параметров возможно согласование с сетевой частотой в диапазоне от 23 до 110Hz.

3) Условия:

Постоянная регулирования (PI-регулирование) опирается на скорость вращения двигателя и действует при рабочем состоянии прибора SIMOREG. Следующие условия лежат в основе:

Изменения температуры ± 10°С

  • Изменения сетевого напряжения + 10% / - 5% от номинального выходного напряжения
  • Температурный коэффициент термокомпенсированного тахогенератора 0,15% на каждые 10°С (только при аналоговом тахогенераторе).
  • Постоянное задание (разрешение 14 бит).
