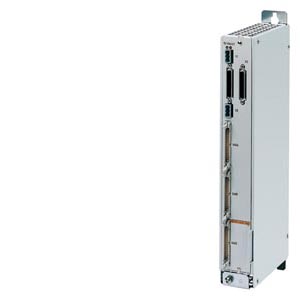

Модуль простой периферии (EFP) имеет 64 входа и 32 выхода с защитой от короткого замыкания. Суммарный ток выходов составляет 12 A, т.е. 32 выхода с 0,5 A каждый при коэффициенте одновременности 0,75.
Макс. 3 модуля простой периферии могут быть подключены к SINUMERIK 810D/840D, при этом допускаются комбинации с ветвями SIMATIC S7-300.
Преобразователь клеммных колодок
Сигнальное соединение между модулями ввода/вывода СЧПУ и станком устанавливается простым и надежным способом с помощью преобразователя клеммных колодок. У преобразователей клеммных колодок с LED он светится при состоянии сигнала » aktiv / high «. Благодаря этому, симуляция, ввод в эксплуатацию и сервис на интерфейсе между СЧПУ и станком упрощаются.
Преобразователь клеммных колодок просто защелкивается на стандартной профильной шине.
