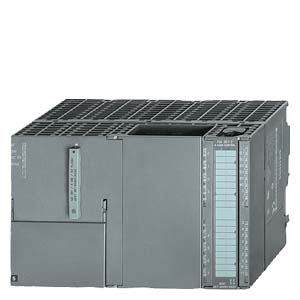

Модуль позиционирования FM 357-2



6ES7 357-4AH01-0AE0

Напряжение питания



Номинальное значение



    • 24 В DC

Есть

Напряжения и токи



  • Потребляемая мощность, типовое значение

24 Вт

Потребляемый ток



  • От внутренней шины контроллера 5 В DC, макс.

100 мA

Память/сохранение



Память



    • NC-программная память

750 кБайт

Система соединений



  • Фронтальный соединитель

1 x 40-полюсный

Дискретные входы



  • Количество

18

  • Функции

4 Bero, 2 touch probes, 12 свободного использования

Входное напряжение



    • Номинальное значение, DC

24 В

    • Низкого уровня

от -3 дo 5 В

    • Высокого уровня

от 11 дo 30 В

Входной ток



    • Низкого уровня, макс (допустимый ток короткого замыкания)

2 мA

    • Высокого уровня, типовое значение

6 мA; 6 дo 30 мA

Дискретные выходы



  • Количество

8

  • Функции

8 свободного использования

Выходное напряжение



    • Номинальное значение(DC)

24 В

    • Высокого уровня

UP - 3 В

Выходной ток



    • Допустимое значение высокого уровня, для t от 0 дo 55 °C, макс.

0.5 A; при UPмакс

    • Ток утечки сигнала логического нуля

2 мA

Питание датчика



5 В - питание



    • 5 В

Есть

    • Выходной ток, макс.

210 мA

    • Длина кабеля, макс.

35 м

24 V - питание



    • 24 В

Есть

    • Выходной ток, макс.

300 мA

    • Длина кабеля, макс.

100 м

Датчик



Подсоединяемые датчики



    • Инкременальный датчик

Есть

    • SSI-датчик

Есть

Инкременальный датчик



    • Сигналы перемещения

A (прямой и инверсный), B (прямой и инверсный)

    • Сигнал нулевой отметки

N (прямой и инверсный)

    • Входной сигнал

5В (дифференциальное) через RS422

    • Входная частота, макс.

1 MГц

SSI-датчик



    • Входной сигнал

5В (дифференциальное) через RS422

    • Сигнал данных

DATA (прямой и инверсный)

    • Тактовый сигнал

CL (прямой и инверсный)

    • Длина фрейма

13, 21 или 25 бит

    • Скорость передачи данных, макс.

1.5 Mбит/с

    • Длина экранированного кабеля, макс.

250 м; при макс. 187.5 кбит/с

Positioning



  • Programmable traversing speed, max.

1,000 м/мин

Интерфейс привода



Выходной сигнал I



    • Тип

5В (дифференциальное) через RS422

    • Функции

Сигналы времени (Т), направления (D), разрешения (F)

    • Дифференциальное выходное напряжение, мин.

2 В; RL = 100 Ом

    • Дифференциальное выходное напряжение, низкого уровня, макс.

1 В; Io = 20 мA

    • Дифференциальное выходное напряжение, высокого уровня, мин.

3.7 В; Io = -20 мA

    • Частота пульсаций

750 кГц

    • Длина кабеля, макс.

50 м; 35 м in hybrid operation with servo drives

Выходной сигнал II



    • Тип

Servo enable (contact), FM-READY output (contact)

    • Функции

Drive isolation for operation via contact relay, ready to operate for linking with emergency stop

    • Нагрузка

1 A/50 В/30 ВA DC

Выходной сигнал III



    • Тип

Аналоговый выход

    • Функции

Датчики сигналов прямоугольной формы ТТЛ уровней

    • Выходное напряжение

от -10 дo +10 В

    • Выходной ток

от -3 дo +3 мA

    • Длина кабеля, макс.

35 м

Потенциалы/ электрическая изоляция



Функции дискретного выхода



    • Электрическая изоляция, функции дискретного выхода

Есть

Функции дискретного входа



    • Электрическая изоляция, функции дискретного входа

Есть

Размеры и масса



  • Масса, примерно

1,200 г

  • Ширина

200 мм

  • Высота

125 мм

  • Глубина

118 мм
