6AU1810-1HA20-1XA0
Внимание! Указаны цены архивного каталога СА01. Для уточнения актуальной цены перейдите по ссылке заказного номера товара или перейдите в каталог СА01 2016
Цена на сайте указана розничная в ЕВРО без учета НДС.
Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
Заказной номер | Вес | PG | Описание продукта | Цена |
6AU1810-1HA20-1XA0 | 0.01 | 731 | SINAMICS ИНЖЕНЕРНОЕ П.О. DCC SINAMICS V2.0 SP1 ПОЛНАЯ ЛИЦЕНЗИЯ DCC ДЛЯ SINAMICS V2.5 SP1 ОПЦИЯ К STARTER V4.1 SP1 ПОСТАВКА НА НОСИТЕЛЕ ДАННЫХ DVD ВКЛ.: FLOATING ЛИЦЕНЗИЯ | 304.08 от ноября 2013 |
Система графического проектирования и расширения функциональности привода с помощью арифметических, логических и управляющих функциональных блоков
График управления привода (DCC) расширяет возможности простой конфигурации технологических функций - как для контроллеров SIMOTION, так и для SINAMICS DC MASTER системы привода. Для пользователей это открывает новое измерение относительно адаптации системы, включая конкретные функции машин. График управления привода не имеет никаких ограничений на количество полезных функций, а ограничивается только производительностью возможностей целевой платформы.

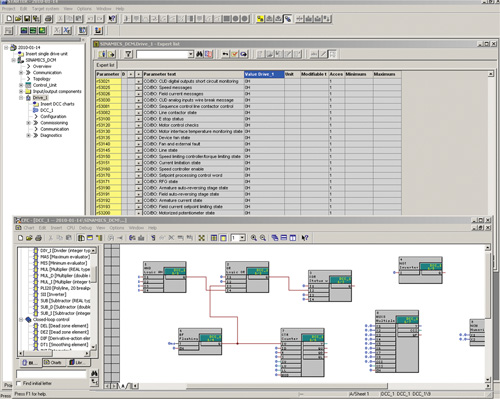

Удобный графический редактор DCC позволяет в наглядной форме представить структуру системы управления, блоки могут использоваться многократно.

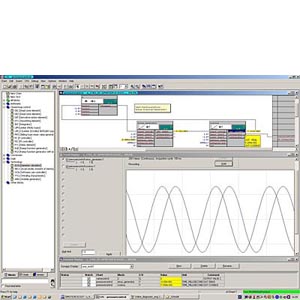

Функции разомкнутого регулирования создаются с помощью базовых блоков (Drive Control Blocks (DCBs) из библиотеки (DCB library) путем их графического соединения и группировки. Функции проверки и диагностики позволяют отлаживать программу и определять причины ошибок.
Библиотека содержит большое количество технологических, арифметических и логических блоков, а также готовых комплексных функций регулирования.
Для комбинирования, анализа и преобразования бинарных сигналов имеется большое количество логических функций (AND, XOR, задержки, RS-триггер, счетчики и т.д.). Разнообразные арифметические функции (вычисление модуля, умножители и делители, вычисление максимума/минимума) служат для обработки числовых переменных. С помощью ПИ-регуляторов, задатчиков интенсивности, генераторов сигналов могут быть построены системы регулирования технологических величин дополнительно к стандартному контуру регулирования скорости, например регуляторы натяжения.
Неограниченные возможности программирования любых законов регулирования предоставляет система Motion Control SIMOTION. DCC может комбинироваться с другими частями программы, формируя общую программу.
Кроме того, график управления привода для SINAMICS DC MASTER обеспечивает удобный в обслуживании базис для простого программирования разомкнутых и замкнутых систем регулирования непосредственно в преобразователе. В результате SINAMICS оптимально адаптируется к требованиям конкретной задачи. Управление на базе привода позволяет реализовать модульные концепции машин и в результате повысить производительность.
Минимальные аппаратные и программные требования
См. Инженерное ПО SCOUT или STARTER, DCC устанавливается совместно с этими программами.
Примечание:
Чтобы скачать DCB библиотеку на диск , необходимо использовать карту памяти (опция S01 или опция S02 при использовании прав стандартного CUD (опция G10) или прав расширенного CUD (оция G11)).
