Интерфейсные модули

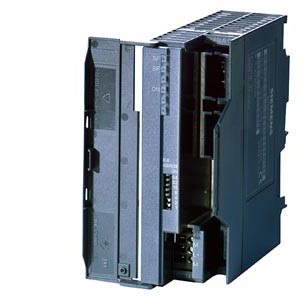

Подключение станции SIMATIC ET 200M к сети PROFIBUS DP (электрической) выполняется через интерфейсные модули IM 153-2 High Feature. ЭВ зависимости от конфигурации сети (резервированная/нерезервированная) распределенные станции подключаются через один или два интерфейсных модуля.

IM 153-2 High Feature модули обеспечивают поддержку:

  • HART-конфигураций с интеллектуальными приборами полевого уровня
  • Функций интерактивного изменения конфигурации станции ET 200M без остановки производственного процесса
  • Возможности подключения станции ET 200M к резервированной сети PROFIBUS DP с ведущим устройством в видеAS 412H,  AS 414H или AS 417H
  • Возможности установки в станцию ET 200M не только сигнальных, но и функциональных и коммуникационных модулей S7-300 (контроллеры, счетчики)
  • работа до 12 модулей в одной станции
  • возможность использования отметок времени с модулями безопасности SM 326F (цифровыми входнымимодулями F-DI24)
  • передача дополнительных значений через вторичные переменные HART модулей SM 331 и SM 332 аналоговых модулей (до 4 на канал или до 8 на модуль)

Модули IM 153-2 High Feature оснащены встроенным интерфейсом RS 485 и предназначены для непосредственного подключения к электрическим каналам связи PROFIBUS DP. Модули IM 153-2 FO High Feature оснащены встроенным оптическим интерфейсом и предназначены для непосредственного подключения к оптическим каналам связи PROFIBUS DP, выполненным пластиковыми кабелями.

Замечание:

Для конфигурирования станций ET 200M, поддерживающих функции “горячей” замены модулей, дополнительно необходимы активные шинные соединители и профильные шины ET 200M.
