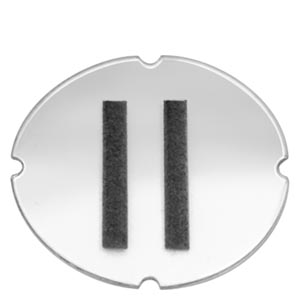

Чистые кнопки и светящиеся кнопки плоская кнопка могут быть оснащены вставными шильдиками с надписями для идентификации.
Эти вставные шильдики сделаны из чистого литого пластика с черными надписями и могут монтироваться в любой позиции через 90°.
Надписи
Вставные шильдики без надписей удобны для обозначения с помощью ручки.
Надписи (и специальные надписи) имеют заглавные буквы.
Символы, не перечисленные здесь выполняются в соответствии с DIN Отчет 4.
Заказ с помощью заказного кода
Шильдики с надписями и символами не перечисляются в заказных данных. Допустимо 6 букв в одну линию максимум с 3 мм высотой букв.
Добавьте следующие коды к заказному номеру:
Для надписи с
- текстом в верхнем/нижнем регистре:K0Y
- текст в вверхнем регистре:K1Y
- текст в нижнем регистре:K2Y
- символы с цифрами по DIN Отчет4:K3Y
- текст или символы в соответствии заказной форме дополнения:K9Y
Пример заказа
Вы хотите надпись с символом No. 1800 по DIN Отчет 4:
3SB19 01–4AZ
K3Y
Z = 1800
Замечания по заказу
Когда заказываете, уточняйте требуемую надпись в тексте дополнения к заказному номеру и заказному коду. В случае специальной надписи со словами на не Немецком языке, дайте точное правописание и уточните язык.
По умолчанию, высота букв 4 мм (для текста в одну линию) или 3 мм (для 2 или 3 строк текста) используется для текстовых надписей. Шрифт используется универсальный.
Другие высоты букв и шрифты возможны, но должны быть уточнены когда заказываются.
Для круглых вставных надписей, максимально возможное количество знаков в одну линию:
- 10 знаков для текста в одну строку,
- 8 знаков для 2 двухстрочного текста,
- 6 знаков для 3 строчного текста, но 10 знаков в средней линии.
DIN Отчет 4 (ISBN 3-410-14528-1) доступен из
Beuth Verlag GmbH
D-10772 Berlin
Tel. +49 30 26 01-22 60
Fax +49 30 26 01-12 60.
