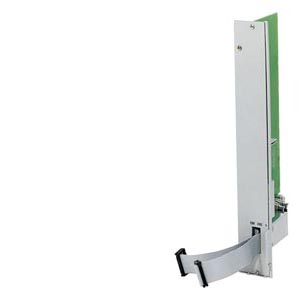

Для расширения SINUMERIK 810D до 6-ти осей в силовых модулях SIMODRIVE 611 digital необходимы платы расширения осей. Эта плата вставляется в силовой модуль вместо платы управления.
Платы расширения осей рассчитаны для 1-о и 2-х осевых силовых модулей. Плоский ленточный кабель является составной частью платы расширения осей и может перемыкать 300 мм между SINUMERIK 810D и последней платой расширения осей.
CCU 3 может управлять макс. 6 осями »onboard«.Наряду с платой расширения осей справа имеется и одноосевая плата расширения осей слева, подключаемая через 4-ый импульсный интерфейс к модулю CCU 3. Она используется в силовом модуле SIMODRIVE 611, находящимся между блоком питания и SINUMERIK 810D.
К одноосевой плате расширения осей слева прилагается плоский ленточный кабель для подключения силовых модулей SIMODRIVE 611 шириной до 300 мм.
Расширения с цифровой платой управления SIMODRIVE 611
Использование плат управления SIMODRIVE 611 необходимо только тогда, когда количества входов измерительной системы на SINUMERIK 810D недостаточно.
При использовании внешнего управления SIMODRIVE 611 штекер с защелкой для шины привода заказывается отдельно.
