Замечания о конфигурировании
Подробные данные о конфигурировании и вводе в действие содержатся в “Manual for Configuration, Assembly and Service [Руководство по конфигурированию, сборке и обслуживанию]”. Данные для заказа см. в "Документации".
Окно передачи
Устройство записи/чтения (SLG) генерирует переменное индуктивное поле. Это поле сильнее всего вблизи SLG и быстро ослабляется при увеличении расстояния от SLG. Форма поля зависит от конструкции и геометрии антенн в устройстве записи/чтения и мобильном накопителе данных.
Предпосылкой для функционирования MDS является минимальная напряженность поля у MDS, которая достигается на расстоянии Sg от устройства записи/чтения. На следующем чертеже показано окно передачи между мобильным накопителем данных и устройством записи/чтения.
M: Центр окна передачи
Sa: Рабочее расстояние
Sg: Предельное расстояние (максимальное расстояние прямой видимости между верхней поверхностью устройства записи/чтения и верхней поверхностью мобильного накопителя данных, на котором передача все еще может функционировать при нормальных условиях)
L: Длина окна передачи для вертикального перемещения мобильного накопителя данных
2L: Длина окна передачи для горизонтального перемещения мобильного накопителя данных
TG: мертвая зона между двумя окнами передачи. В этой зоне обработка мобильного накопителя данных невозможна. Мертвая зона имеет длину несколько мм. Во всех последующих анализах мертвая зона считается пренебрежимо малой (TG = 0 мм)
Диаграмма зависимости скорости от объма данных
Показанные здесь кривые предназначены для того, чтобы помочь в выборе мобильных накопителей данных и устройств записи/чтения для MOBY I для динамических приложений. Эти кривые пригодны для вертикального режима с однократной длиной окна передачи (L) и рабочим расстоянием (Sa).

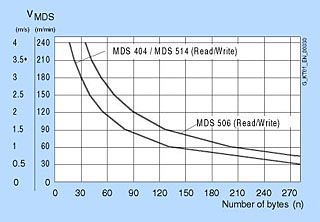

Пример для SLG 41

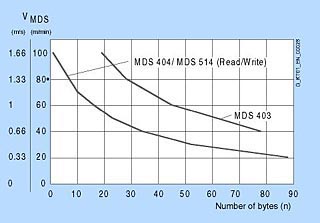

Пример для SLG 42 (вертикальный режим)

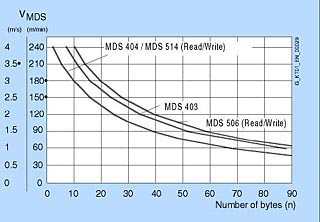

Пример для SLG 43 (вертикальный режим)
