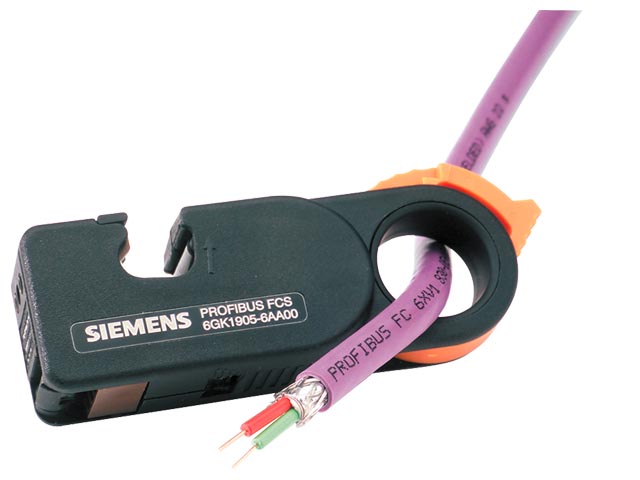

Инструмент для быстрой разделки стандартных FC кабелей
FastConnect
Технология FastConnect позволяет выполнять быстрый и удобный монтаж электрических каналов связи PROFIBUS и включает в свой состав:
- Стандартные FC (FastConnect) кабели
- Инструмент для быстрой разделки стандартных FC кабелей
- FC соединители для подключения к PROFIBUS
Повторители RS 485
Сегменты сети PROFIBUS DP соединяются между собой с помощью повторителей RS 485. Применение повторителей позволяет:
- увеличивать протяженность сети и количество подключаемых сетевых станций;
- обеспечивать гальваническое разделение сегментов сети
Применение диагностируемых повторителей существенно повышает удобство эксплуатации сети PROFIBUS. Диагностируемый повторитель обеспечивает интерактивный мониторинг подключенного сегмента электрической сети PROFIBUS DP. Он способен выявлять короткие замыкания или обрывы в контролируемом сегменте. В случае обнаружения неисправности диагностируемый повторитель формирует сообщение ведущему DP устройству с указанием вида неисправности и места его появления. Информация о точке повреждения формируется в виде расстояния в метрах от ближайшей станции до точки повреждения..
Активный терминальный элемент RS 485
На концах сегментов должны устанавливаться активные или пассивные (резисторы) терминальные элементы. Активные терминальные элементы получают питание =24 В от независимых от сетевых станций блоков питания и обеспечивают поддержку требуемых уровней сигналов RS 485, а также подавление отраженных сигналов. Применение активных терминальных элементов позволяет выполнять подключение/ отключение сетевых станций без нарушения работоспособности сети.
Соединитель RS 485-iS
Соединитель RS 485-iS выполняет функции разделительного трансформатора между стандартной сетью PROFIBUS DP и сетью PROFIBUS DP-iS искробезопасного исполнения (RS 485-iS), прокладываемой в Ex-зонах.
Соединитель RS 485-iS:
- Позволяет производить подключение станций ET 200iSP, ET 200iS, а также приборов других производителей, оснащенных встроенным интерфейсом Ex i DP,
- Выполняет двустороннее преобразование сигналов PROFIBUS DP (RS 485) в сигналы PROFIBUS DP-iS (RS 485-iS) и обеспечивает поддержку скорости передачи данных до 1.5 Мбит/с,
- Выполняет функции разделительного барьера безопасности
- Выполняет функции повторителя в сети PROFIBUS DP-iS.
Соединитель RS 485-iS устанавливается в шкафы управления и монтируется на профильную шину S7-300 с горизонтальной или вертикальной ориентацией.
Подключение к сети:
- PROFIBUS DP выполняется через встроенное 9-полюсное гнездо соединителя D-типа.
- PROFIBUS DP-iS выполняется через терминальный блок с контактами под винт
- В последней станции на конце сегмента PROFIBUS DP-iS должен быть включен выбираемый терминальный резистор. Этот резистор встроен в соединитель 6ES7 972-0DA60-0XA0
