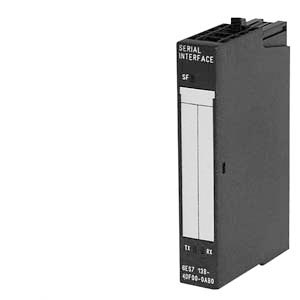

- 1-канальный модуль последовательного обмена данными через PtP соединения.
- Пересылка сообщений длиной до 200 байт.
- Встроенные последовательные интерфейсы RS-232C, RS-422, RS-485.
- 2 версии с поддержкой протоколов:
- ASCII и 3964 (R);
- Modbus и USS.
- Конфигурирование с использованием GSD файла или STEP 7 от V5.1.
|
Интерфейсный модуль SIPLUS 1SI |
||
|---|---|---|
|
Заказной номер |
6AG1138-4DF01-7AB0 |
6AG1138-4DF11-7AB0 |
|
Заказной номер базового модуля |
6ES7138-4DF01-0AB0 |
6ES7138-4DF11-0AB0 |
|
Диапазон рабочих температур |
-25 °C … +70 °C, допускается появление конденсата |
-25 ... +70°C, допускается появление конденсата |
|
Защитное покрытие |
Защитное покрытие печатных плат и электронных компонентов |
|
|
Технические данные |
Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации |
|
|
Условия эксплуатации: |
||
|
5 … 100 %, допускается появление конденсата |
|
|
По EN 60721-3-3, класс 3B2: плесень, споры грибка |
|
|
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2) |
|
|
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2) |
|
|
1080 ... 795 гПа (-1000 … +2000 м) 795 ...658 гПа (+2000 ... + 3500 м) 658 … 540 гПа (+3500 … +5000 м) |
|
1) ISA-S71.04 уровень сложности GX: длительно: SO2 <4.8 мг/м3; H2S <9.9 мг/м3; Cl <0.2 мг/м3; HCl <0.66 мг/м3; HF <0.12 мг/м3; NH <49 мг/м3; O3 <0.1 мг/м3; NOX <5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 <17.8 мг/м3; H2S <49.7 мг/м3; Cl <1.0 мг/м3; HCl <3.3 мг/м3; HF <2.4 мг/м3; NH <247 мг/м3; O3 <1.0 мг/м3; NOX <10.4 мг/м3
2) При эксплуатации в среде с содержанием активных веществ незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
