PCS 7 LAB Collection для лабораторных установок

PCS 7 LAB Collection

PCS 7 LAB Collection конфигурируется на базе системной платформы SIMATIC PCS 7. Лабораторная автоматизация SIMATIC PCS 7 харакктеризуется следующими свойствами:

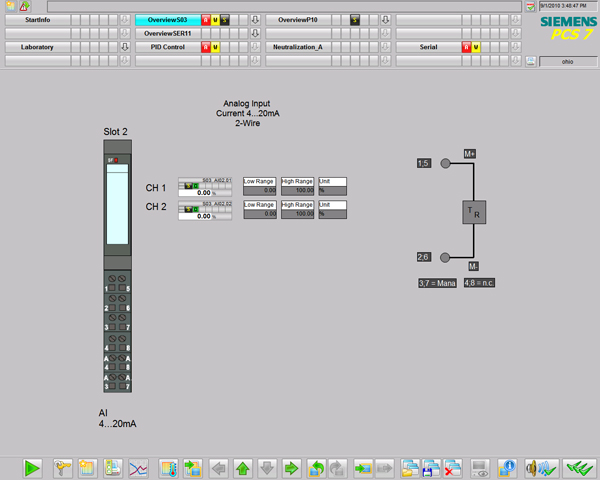

Установкой пределов и единиц измерений аналоговых значенийи с помощью интерфейса оператора (OS)
Исходными кодами для подключения устройств последовательными интерфейсами, такими, как например, Sartorius весы, Huber термостаты или кориолисовские измерители потоков от Bronkhorst

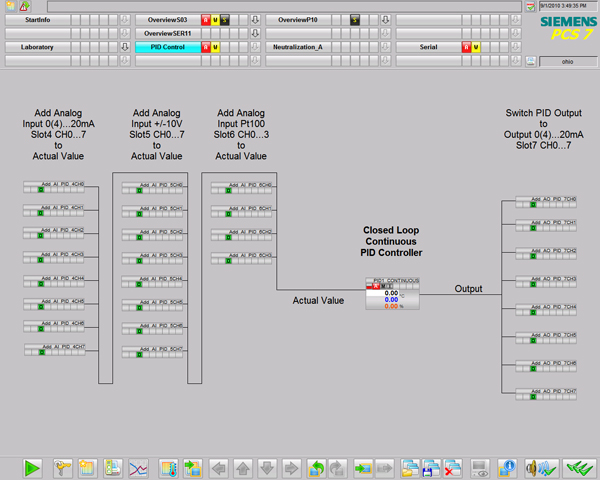

Примерами типовых лабораторных задач, таких как дозирование, мониторинг температуры и т.п.
Примерами макросов для:
- экспорта данных в Microsoft Excel
- управления SFC их Microsoft Excel
Функциями разграничения прав доступа для персонала лаборатории (Ассистент, операратор и т.д.)
Документированными примерами приложений

Системная платформа для PCS 7 LAB Collection

Программное и аппаратное обеспечение SIMATIC PCS 7 для проектирования и автоматизации управления заказывается индивидуально на основании основного и дополнительных каталогов SIMATIC PCS 7, например, ST 70, ST 80 или IK PI.

Компоненты могут выбираться в соответствии со следующими 3 конфигурациями:

Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O
Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O
Компоненты для последовательного подключения оборудования сторонних производителей

Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O

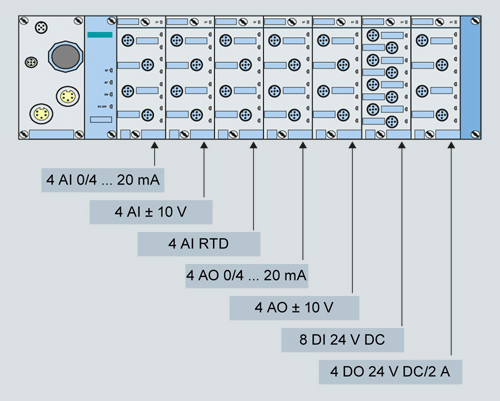

Размещение ET 200pro модулей для соответствующей конфигурации

Кол-во	Заказной номер	Назначение
1	6ES7650-2QA17-0YX0	SIMATIC PCS 7 BOX RTX V7.1 (ES, OS and AS) собранная и предустановленная, состоящая из: SIMATIC Box PC 627B, 24 V DC, с операционной системой Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX логический контроллер и SIMATIC PC DiagMonitor ПО Мышь SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя
1	6ES7652-0XD17-2YB5	SIMATIC PCS 7 SFC визуализация V7.1 для отображения и управления SFC последовательностями с операторской станции; 6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя
1	6ES7141-4BF00-0AB0	Дискретный модуль входов 8 DI для ET 200pro High Feature, DC 24 V, с возможностью диагностики; включая шинный модуль
1	6ES7142-4BD00-0AB0	Дискретный модуль выходов 8 DO для ET 200pro High Feature, DC 24 V, 2 A, с возможностью диагностики; включая шинный модуль
1	6ES7144-4FF00-0AB0	Аналоговый модуль входов 4 AI U для ET 200pro High Feature, ± 10 V; ± 5 V; 0 ... 10 V, 1 ... 5 V, с канальной диагностикой; включая шинный модуль
1	6ES7144-4GF00-0AB0	Аналоговый модуль входов 4 AI I для ET 200pro High Feature, ± 20 mA; 0 ... 20 mA; 4 ... 20 mA, с поканальной диагностикой; включая шинный модуль
1	6ES7144-4JF00-0AB0	Аналоговый модуль входов 4 AI RTD для ET 200pro High Feature, сопротивление: 150, 300, 600 и 3000 ; термосопротивления: Pt100, 200, 500, 1000, Ni100, 120, 200, 500 и 1000; с поканальной диагностикой; включая шинный модуль
1	6ES7145-4FF00-0AB0	Аналоговый модуль выходов 4 AO U для ET 200pro High Feature, ± 10 V; 0 ... 10 V; 1 ... 5 V, с канальной диагностикой; включая шинный модуль
1	6ES7145-4GF00-0AB0	Аналоговый модуль выходов 4 AO I для ET 200pro High Feature, ± 20 mA; 0 20 mA; 4 20 mA, с канальной диагностикой; включая шинный модуль
1	6ES7154-2AA00-0AB0	Интерфейсный модуль IM 154 2 для ET 200pro High Feature; включая терминальный модуль
6	6ES7194-4CA00-0AA0	Интерфейсный модуль CM IO 4 x M12 4 x M12 разъемы для подключения цифровых/аналаговых датчиков или позиционеров к ET 200pro
1	6ES7194-4CB00-0AA0	Интерфейсный модуль CM IO 8 x M12 8 x M12 разъемы для подключения цифровых датчиков или позиционеров к ET 200pro
1	6ES7194-4GA00-0AA0	ET 200pro модульный рэк, узкий для интерфейсных, элетронных и питающих модулей: 500 mm

Дополнительные аксессуары

Кол-во	Заказной номер	Назначение
1	6ES7648-0CB00-0YA0	SIMATIC PC клавиатура(USB подключение); с интернациональной раскладкой
1	6ES7790-0AA01-0XA0	SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером

Дополнительные аксессуары

Возможные дополнительные аксессуары (обеспечиваемые пользователем):

Монитор, включая сетевой и сигнальный кабели
PROFIBUS кабель
M12 разъемы к ET 200pro для подключения позиционеров и датчиков

Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O

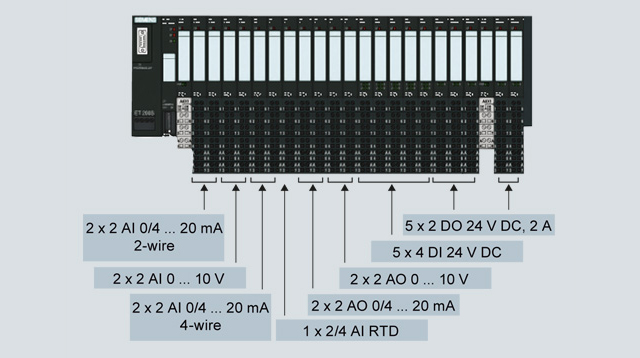

Размещение ET 200S модулей для соответствующей конфигурации

Кол-во	Заказной номер	Назначение
1	6ES7650-2QA17-0YX0	SIMATIC PCS 7 BOX RTX V7.1 (ES, OS и AS) собранная и предустановленная, состоящая из: SIMATIC Box PC 627B, 24 V DC, с операционной системой Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX software логический контроллер и SIMATIC PC DiagMonitor ПО Мышь SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя
1	6ES7652-0XD17-2YB5	SIMATIC PCS 7 SFC визуализация V7.1 для отображения и управления SFC последовательностями с операторской станции; 6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя
1	6EP1336-3BA00	SITOP модуль 20 модуль питания; ввод: 120/230 V AC, вывод: 24 V DC/20 A
1	6ES7131-4BD01-0AB0	DI 4 x DC 24 V, High Feature; дискретный модуль входов для ET 200S с возможностью диагностики; мониторингом короткого замыканияж заказ: 5 штук
1	6ES7132-4BB31-0AB0	DO 2 x DC 24 V/2 A, High Feature, дискретный модуль вsходов для ET 200S с возможностью диагностики; с возможностью поканальной установки подстановочного значения при сбое CPU (параметризуемое), с поканальным мониторингом короткого замыканияж и разрыва (при "1" сигнале); заказ: 5 штук
2	6ES7134-4FB01-0AB0	AI 2 x U (± 5 V, 1 ... 5 V, ± 10 V) /13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения
2	6ES7134-4GB01-0AB0	AI 2 x I, 2-проводной MU (4 ... 20 mA)/ 13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва
2	6ES7134-4GB11-0AB0	AI 2 x I, 4-проводной MU (± 20 mA, 4 ... 20 mA)/ 13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва
1	6ES7134-4JB51-0AB0	AI 2/4 x RTD стандартный для термосопротивления или измерение сопротивления аналоговый модуль входов для ET 200S; 2 входа (3- и 4-проводное соединение) / 4 входа (2-проводное соединение) Max. разрешение 15 bits + знак Термосопротивление Pt100, Ni100 Модульная диагностика: переполнения, внутренний сбой, ошибка параметрирования Поканальный мониторинг обрыва
2	6ES7135-4LB02-0AB0	AO 2 x U (1 ... 5 V, ± 10 V) /15 bit, high feature аналоговый модуль выходов для ET 200S; Внутримодульная диагностика Параметрируемое подстановочное значения в случае сбоя CPU Мониторинг короткого замыкания
2	6ES7135-4MB02-0AB0	AO 2 x I (± 20 mA, 4 ... 20 mA) /15 bit, high feature аналоговый модуль выходов для ET 200S; Внутримодульная диагностика Параметрируемое подстановочное значения в случае сбоя CPU Мониторинг короткого замыкания
1	6ES5710-8MA11	SIMATIC S5, 35 mm DIN рейка, длина 483 mm для 19" шкафов
5	6ES7193-4CA40-0AA0	Терминальный модуль TM-EE15S26-A1, 2 6 выводов, терминальный доступ к AUX1 шине, заказ: 5 штук
2	6ES7138-4CA01-0AA0	PM-E модуль питания; 24 V DC/10 A Мониторинг входного напряжения
2	6ES7193-4CC20-0AA0	Терминальный модуль TM-P15S23-A1 2 3 выводов, терминальный доступ к AUX1 шине, заказ: 1 штука
1	6ES7151-1BA02-0AB0	Интерфейсный модуль IM 151-1 для ET 200S, High Feature

Дополнительные аксессуары

Кол-во	Заказной номер	Назначение
1	6ES7648-0CB00-0YA0	SIMATIC PC клавиатура(USB соединение); с интернациональной раскладкой
1	6ES7790-0AA01-0XA0	SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером

Дополнительные аксессуары

Возможные дополнительные аксессуары (обеспечиваемые пользователем):

Монитор, включая сетевой и сигнальный кабели
PROFIBUS кабель

Компоненты для последовательного подключения устройств сторонних производителей

Устройства с последовательным интерфейсом подключаются посредством CP 341 коммуникационных модулей к лабораторной системе. Библиотека блоков для адресации устройств поставляется в составе PCS 7 LAB Collection.

Кол-во	Заказной номер	Назначение
1	6ES7341-1AH02-0AE0	CP 341 коммуникационный модуль с 1 x RS 232C (V.24) интерфейсом
1	6ES7153-2BA02-0XB0	IM 153-2 High Feature слейв для ET 200M подключаемый к PROFIBUS DP
1	6ES7390-1AE80-0AA0	Стандартная рейка (без функции "горячей замены") Длина: 482 mm (19")

Инсталляция

Инсталляция зависит от размера, доступного для установки, и требований окружающей лаборатории среды. В соответствии с руководством по инсталяции системы управления SIMATIC PCS 7, лабораторная система, определяемая конфигурационными списками, подходит не только для монтажа на стену, но также и в шкафах.

Это позволяет гибкое планирование конструкции системы. Можно применять как централизованную, так и децентрализованную версию системы.

Следующие компоненты могут размещаться внутри компактной защитной оболочки, если требуется:

SIMATIC PCS 7 BOX RTX
Компоненты с последовательным интерфейсом сторонних производителей
24 V DC модуль питания для ET 200pro

Инсталляция предлагается также в форме услуги. Соответствующие запросы Вы можете направлять в:

Siemens AG
Industry Sector
Industry Automation Division
Control Components and Systems Engineering, Karlsruhe
Tel.: +49 721 595 -3776
Fax: +49 721 595-4711
E-mail:addon_s2.aud@siemens.com
