Входящие и отходящие клеммы для шин 6 mm 6 mm

для шин mm mm

Сечение в mm ²
(жесткий и гибкий)

6 6

1 ... 4

8WA2 860

1.5 ... 16

8WA2 861

6 6

2.5 ... 16

8JH4 112

16 ... 35

8JH4 114

Входящие и отходящие клеммы для шин 12 mm 5 mm или 2 (12 mm 5 mm)

Сечение (жесткий и гибкий)

одна шина

две шины

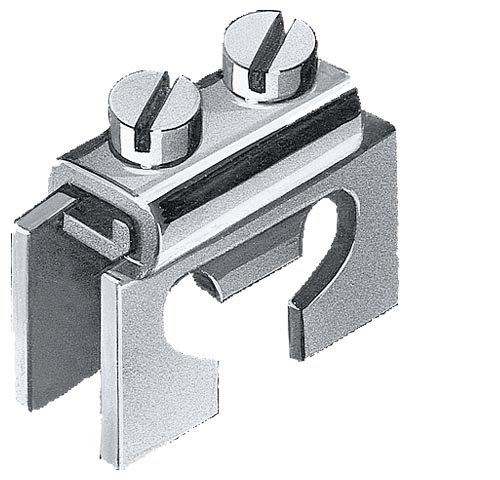

8US1 921

1.5 ... 16 mm²

--

8US1 921-2AA00

10 ... 35 mm²

--

8US1 921-2AB00

16 ... 70 mm²

--

8US1 921-2AD00

16 ... 120 mm²

--

8US1 921-2AC00

8US1 921

--

1.5 ... 16 mm²

8US1 921-2BA00

--

10 ... 35 mm²

8US1 921-2BB00

--

16 ... 70 mm²

8US1 921-2BD00

--

16 ... 120 mm²

8US1 921-2BC00

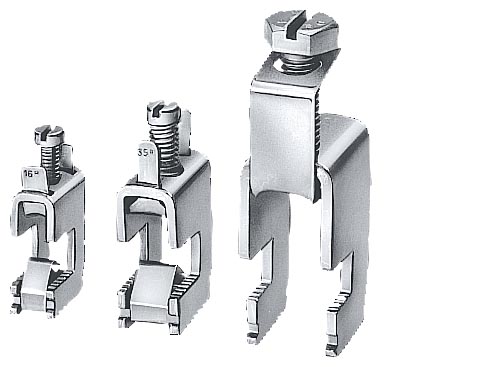

8JH4 102

1.5 ... 16 mm²

--

8JH4 102

10 ... 35 mm²

--

8JH4 104

8JH4 105

16 ... 70 mm²

16 ... 35 mm²

8JH4 105

16 ... 95 mm²

16 ... 70 mm²

8JH4 106

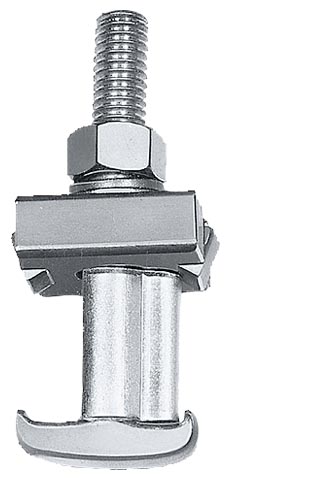

8JK3 061

25 ... 120 mm²

25 ... 50 mm²

8JK3 061

Входящие и отходящие клеммы для шин 20 mm 8 mm или 2 (20 mm 8 mm)

Сечение (жесткий и гибкий)

точки подключеия

проводники на точки подключеия

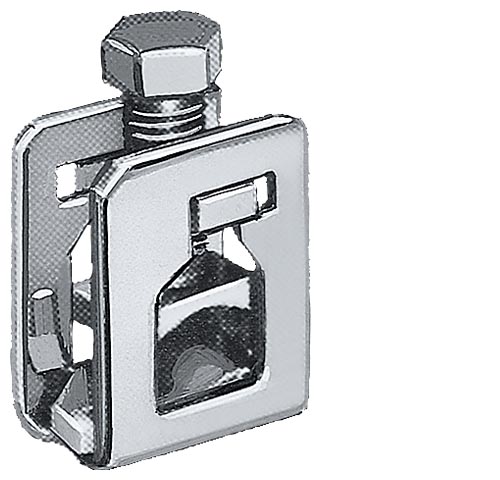

8JK3 113

1.5 ... 10 mm²

2

2

8JK3 113

8JK3 143

10 ... 70 mm²

2

1

8JK3 143

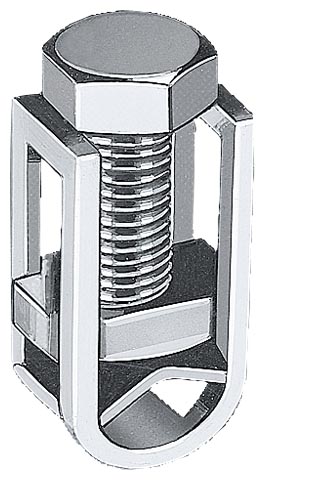

8JK3 171

50 ... 240 mm²

1

1

8JK3 171

8JK3 172

50 ... 240 mm²

1

2

8JK3 172

Входящие и отходящие клеммы для шин 30 mm 10 mm или 2 (30 mm 10 mm)

Сечение (жесткий и гибкий)

Описание

8JK3 544

10 ... 70 mm²

в случае двойных шин, разделение клемм попеременно между двух шин

8JK3 544

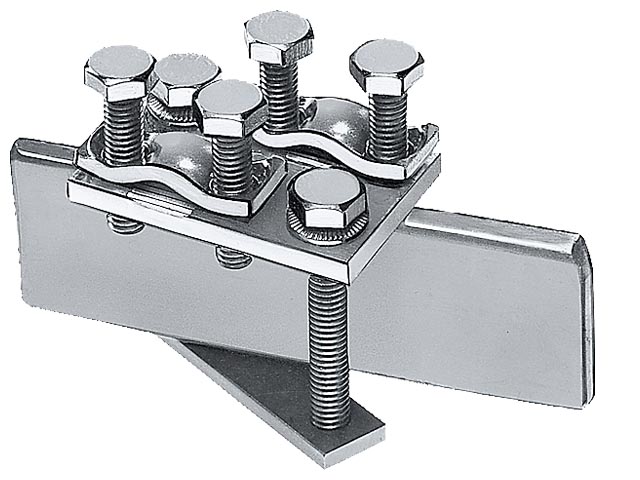

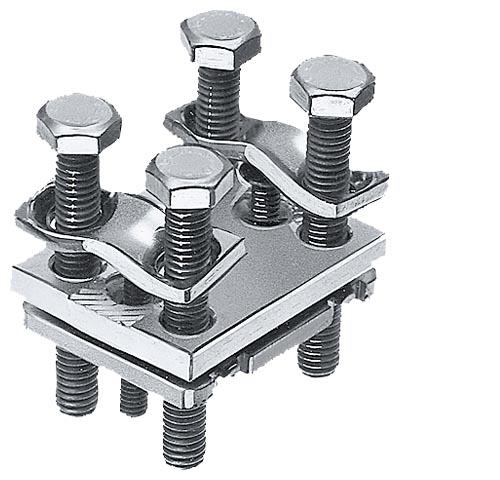

8HP1 724

M12, up to 2 240 mm²

8HP1 724

Клеммы для разъединителей с предохранителями

• Сечение (жесткий и гибкий): 70 ... 150 mm²

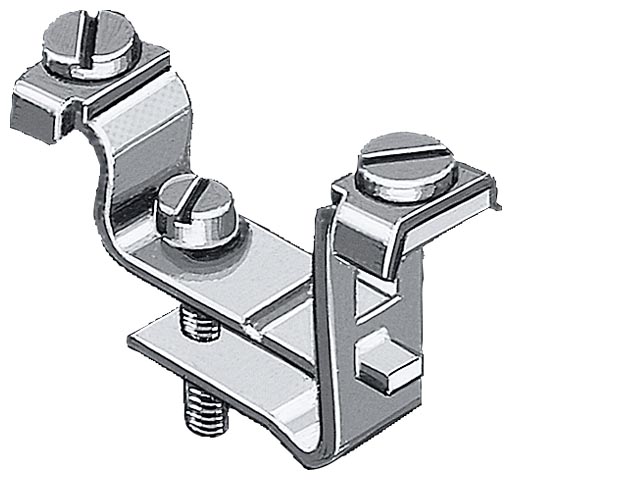

3NY7 120

Расширительные клеммы

Версии

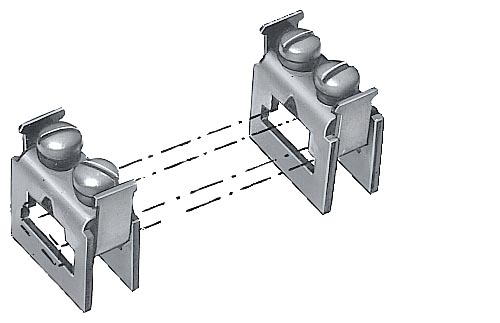

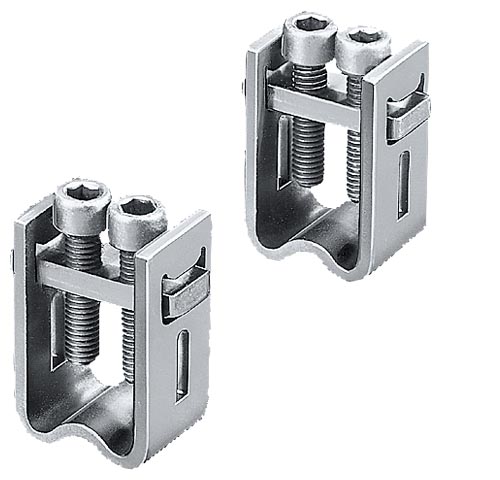

8JK3 201

• для шин, 12 x 5 mm
• 1 компл. = 2 клеммы
• когда используется одна шина, должен быть сделан медный соединительный элемент 12 5 mm или 20 8 mm
• когда используется 2 Cu (20 8) mm шины они частично перекрываются в области соединения

8JK3 201

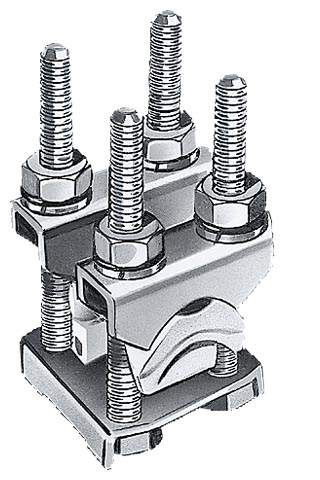

8JK3 281

• для шин, 20 8 mm или r 2 (20 8 mm)
  • 1 компл. = 2 клеммы
  • когда используется одна шина, должен быть сделан медный соединительный элемент 12 5 mm или 20 8 mm
  • когда используется 2 Cu (20 8) mm шины они частично перекрываются в области соединения

8JK3 281

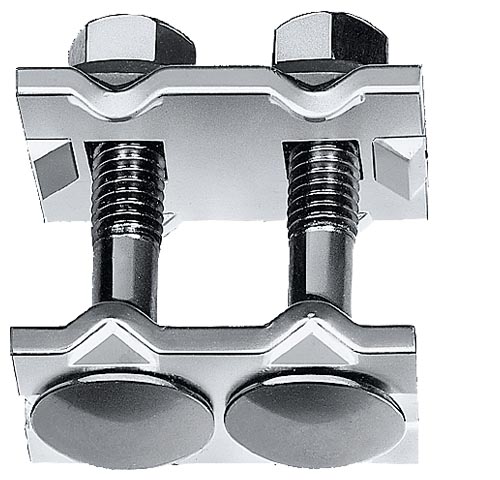

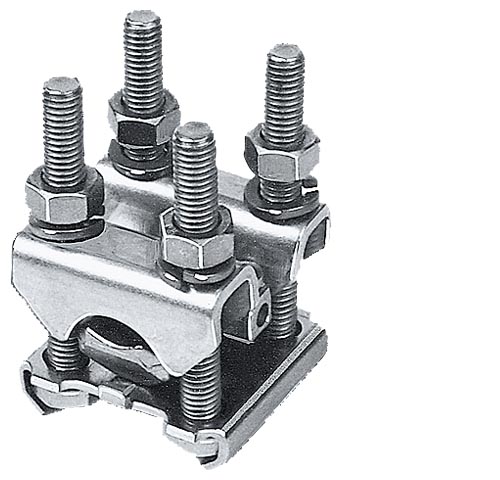

8HP1 728

• для шин, 2 x (30 mm 10 mm)

8HP1 728
