- Построение линейных и звездообразных структур сети Industrial Ethernet
- Поддержка функций автокроссировки для всех соединительных кабелей, подключаемых к портам RJ45
- Снижение нагрузки на сеть за счет поддержки технологии коммутируемых сетей
- Простая диагностика с использованием сигнального контакта, SNMP и Web браузера
- Диагностика подключенных кабелей с помощью Web браузера для локализации поврежденных линий связи
- Интеграция контроллеров ввода-вывода PROFInet в общую систему диагностики с сетевым обменом данными в реальном масштабе времени в соответствии с требованиями стандарта PROFInet
Топология и конфигурирование сети
В типовом варианте модули SCALANCE X200 со степенью защиты IP30 устанавливаются в одном шкафу управления с подключаемыми к сети станциями. Модуль SCALANCE X208PRO может устанавливаться вне шкафов управления
При конфигурировании сети необходимо соблюдать следующие граничные условия:
- Длина TP между двумя коммутаторами SCALANCE X не должна превышать:
- 100 м при использовании Industrial Ethernet FC кабеля с штекером Industrial Ethernet FC
- 10 м с использованием TP корда
- Длина оптической линии связи не должна превышать
- 3000 м при использовании волоконно-оптического кабеля Industrial Ethernet.
- IP адреса:
IP адреса коммутаторов SCALANCE X200 могут устанавливаться с помощью DHCP (Dynamic Host Configuration Protocol), с помощью прилагаемого программного обеспечения или с помощью STEP 7.
Звездообразная топология сети с модулями SCALANCE X-200

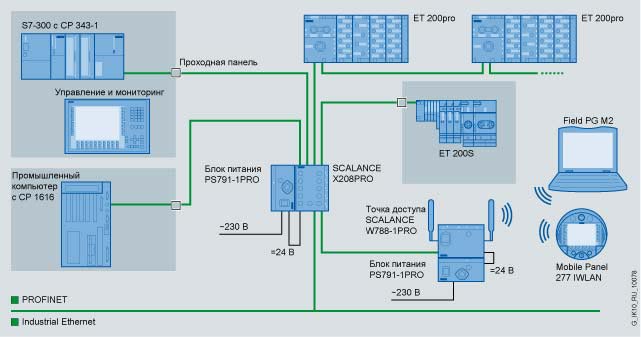

Звездообразная топология сети с модулем X208PRO, установленном вне шкафа управления и питанием ~230 В
Высокоскоростное резервирование в кольце с электрическими и оптическими частями
Запуск и диагностика
Диагностические светодиоды каждого модуля позволяют контролировать:
- наличие напряжения питания;
- состояния коммуникационных портов;
- передачу данных;
- состояние сигнального контакта.
Диагностические PROFINET сигналы тревоги модулей SCALANCE X могут быть отображены соответствующими инструментальными средствами проектирования SIMATIC и обработаны системой управления. Инженерные издержки для программируемых контроллеров, приборов и систем человеко-машинного интерфейса сведены к минимуму за счет полной интеграции в единую концепцию обработки аварийных сообщений SIMATIC.
Модули SCALANCE X-200 легко интегрируются в систему управления сетью на основе стандартного протокола SNMP (Simple Network Management Protocol). В случае отказа модули способны формировать аварийные сообщения, передаваемые через сеть (SNMP traps) или по каналам электронной почты по заранее заданным электронным адресам.
Встроенный Web сервер позволяет производить установку конфигурационных и диагностических параметром с использованием стандартного Web браузера. Дополнительно с помощью Web браузера может считываться статистическая информация.
