Дизайн
Аппараты серии 3SB3 это модульные командные и сигнальные устройства для установки на переднюю панель и подключением проводников сзади. Кроме того, отдельные элементы могут устанавливаться на печатные платы. Комплектные аппараты обычно заказываются для стандартных применений.
Устройства 3SB3 могут быть выполнены в следующих версиях:
- Пластиковые, круглые и квадратные
- Металлические, круглые.
Рабочая поверхность кнопок и кнопок с подсветкой может быть плоской, утопленной и выпуклой. Линзы световых индикаторов выпуклые.
Металлические устройства с высокой стпенью защиты до IP67 и NEMA 4 могут применяться во всем мире.
Устройства устанавливаются следующим образом:
- Кнопка или линза распологается спереди панели управления
- Держатель устройства располагается сзади панели управления
- Сзади панели управления устанавливается до 3 контактных блоков и/или 1 патрон для лампочки
- Необходимо оставлять достаточно места для расположения меток с надписями
Обычно, на устройство может устанавливаться до двух контактных блоков.
Если требуется установить три контактных блока или патрон для лампочки, то требуется дополнительный адаптер-держатель, который устанавливается сзади устройства.
- 3SB39 01-0AB адаптер-держатель для 3 контактных блоков или 2 контактных блоков 1 патрона
- 3SB39 01-0AC адаптер-держатель с нажимным элементом для среднего коммутационного элемента для переключателя с рукояткой, переключателя с ключом и двухкнопочного выключателя.
Блоки контактов имеют 1 НО контакт или 1 НЗ контакт. Для них гарантирована высокая коммутационная надежность, даже для малых токов и напряжений, например 5 В/1 мA. Они применимы при использовании с полупроводниковыми устройствами в стандартных системах управления.
Стандарты
IEC 60947-1, EN 60947-1
IEC 60947-5-1, EN 60947-5-1

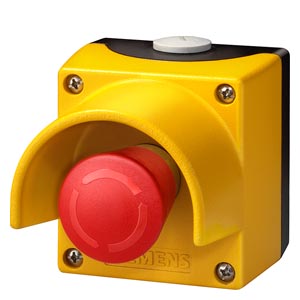

IEC 60947-5-5, EN 60947-5-5 for EMERGENCY-STOP mushroom pushbuttons.
Метод подключения
Устройства имеют модификации с винтовыми зажимами, пружинными зажимами и выводами под пайку.
