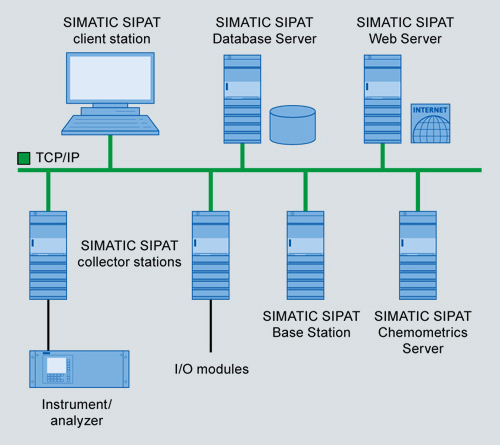

Пример распределенной архитектуры SIMATIC SIPAT
Программное обеспечение, поставляемое на DVD с SIMATIC SIPAT V3.0, представлено следующим образом:
SIMATIC SIPAT Central Database
Центральная реляционная база данных, содержащая конфигурацию и рабочие данные.
SIMATIC SIPAT Station Service
Сервисы Windows для сбора данных, вычислений и т.д..
SIMATIC SIPAT Productivity Pack
Единый интерфейс для интеграции анализов в SIMATIC SIPAT. В комбинации с разработанными поставщиками оборудования программным обеспечением, позволяет параметризировать, калибровать и контролировать эти устройства в дополнение к сбору данных.
SIMATIC SIPAT Watchdog Service
Windows сервис для мониторинга доступности конкретных SIMATIC SIPAT станций.
SIMATIC SIPAT Data Logger Service
Windows сервис для хранения рантайм данных (запись в центральную базу SIMATIC SIPAT, буферизирование событий о перебоях питания)
SIMATIC SIPAT Workflow Service
Windows сервис для выполнения онлайн параметризации/калибрования анализаторов и подготовки SIMATIC SIPAT методов.
SIMATIC SIPAT Umetrics Server
Windows сервис для выполнения онлайн моделей следующих программных продуктов Umetrics:
- Umetrics SIMCA QP+
- Umetrics SIMCA P+
- Umetrics SBOL
SIMATIC SIPAT CAMO Server
Windows сервис для выполнения онлайн моделей следующих программных продуктов CAMO:
- Camo Unscrambler OLUP
- Camo Unscrambler OLUC
SIMATIC SIPAT Matlab Server
Windows сервис для выполнения онлайн моделей Matlab:
SIMATIC SIPAT Client
SIMATIC SIPAT пользовательский интерфейс для доступа к базе данных SIMATIC SIPAT. С ним Вы можете:
- Конфигурировать методы SIMATIC SIPAT и создавать хемометрические модели.
- Контроль и визуализация выполнения методов.
SIMATIC SIPAT OPC Services (Automation Service, Writer Service, Alarm Service)
Windows сервис для обмена данными между OPC и SCADA/Системами управления технологическим процессом (DCS), например SIMATIC PCS7
SIMATIC SIPAT Archiver Service
Windows сервис для долговременного архивирования SIPAT рантайм данных в XML файл. Архивные данные могут быть перемещены из рантайм базы данных (SIMATIC SIPAT Central Database).
SIMATIC SIPAT Report Manager Server
Web сервер с бизнес объектами XI для отчетов, базирующихся на данных SIMATIC SIPAT.
Струра распределенного программного обеспечения может быть гибко распределена по различным PC совместимым конфигурациям аппаратного обеспечения (например, SIMATIC Industrial PC), в зависимости от размеров процесса и требований заказчика.
Все программные компоненты могут исполняться на SIMATIC Industrial PC (IPC). Для обеспечения высокой производительности системы, используется распределенная IPC архитектура SIMATIC SIPAT V3.0 (см. пример распределенной SIMATIC SIPAT архитектуры). В таблице показано назначение ролей аппаратному обеспечению, в зависимости от установленного на нем программного обеспечения, в соответствии с архитектурой SIMATIC SIPAT V3:
|
Аппаратные компоненты(IPC) функциональное имя |
SIMATIC SIPAT программные компоненты |
Комментарии |
|---|---|---|
|
SIMATIC SIPAT Database Server |
SIMATIC SIPAT Central Database |
Поддерживается MS SQL и Oracle; Oracle должен работать на сервере Windows. |
|
SIMATIC SIPAT Base Station |
SIMATIC SIPAT Station Service |
Обычно - четыре метода |
|
SIMATIC SIPAT Productivity Pack |
||
|
SIMATIC SIPAT Watchdog Service |
||
|
SIMATIC SIPAT Data Logger Service |
||
|
SIMATIC SIPAT Workflow Service |
||
|
SIMATIC SIPAT Umetrics Server |
Может быть проинсталлирован на отдельный хемометрический сервер, предпочтителен один сервер SIMATIC SIPAT Umetrics/Camo/Matlab на одну базовую операцию. |
|
|
SIMATIC SIPAT CAMO Server |
||
|
SIMATIC SIPAT Matlab Server |
||
|
SIMATIC SIPAT Collector Station |
SIMATIC SIPAT Productivity Pack |
|
|
SIMATIC SIPAT Watchdog Service |
||
|
SIMATIC SIPAT Workflow Service |
||
|
SIMATIC SIPAT Client Station |
SIMATIC SIPAT Client |
|
|
SIMATIC SIPAT OPC Server |
SIMATIC SIPAT OPC Services |
Можно обойтись без DCOM, если SIMATIC SIPAT OPC сервисы проинсталлированы на OPC сервере, они могут быть проинсталлированы на уже существующий OPC сервер. |
|
SIMATIC SIPAT Archive Server |
SIMATIC SIPAT Archiver Service |
Может быть также проинсталлирован на существующий архивный сервер. |
|
SIMATIC SIPAT Web Server |
SIMATIC SIPAT Report Manager Server |
Может быть проинсталлирован на существующий Web сервер. |
|
SIMATIC SIPAT Chemometrics Server |
SIMATIC SIPAT Umetrics Server, SIMATIC SIPAT CAMO Server, or SIMATIC SIPAT Matlab Server |
Альтернативный вариант. |
Другие возможности для гибкой адаптации к технологическому процессу, следуют из лицензионной модели, зафиксированной в номенклатуре SIMATIC SIPAT V3.0. Это определено сделующим образом:
SIMATIC SIPAT Base Station
(полная лицезия:четыреодновременно выполняемых метода)
SIMATIC SIPAT Base Station это PAT приложение для производственной установки. Оно использует данные от одного или нескольких анализаторов вместе с данными от существующих систем (DCS, SCADA, MES, ERP, LIMS, or Historian) для определения "Качественного процесса снятия характерных признаков (Qualitative Process Fingerprints)", предопределяемых "Критичными показателями для качества (Critical-to-Quality)" параметрами. С этой целью, она собирает рантайм данные с различных источников, использую конфигурируемые методы, сопоставляет их друг с другом и выполняет сложные вычисления.
Все записанные технологические данные, конфигурация и контрольный журнал сохраняются, вместе с пользовательской информацией в SIMATIC SIPAT центральной базе данных. Эти данные используются для более глубокого понимания процесса и его оптимизации.
SIMATIC SIPAT Model Builder
SIMATIC SIPAT Model Builder как правило используюется для анализа оффлайн исторических данных и последующей их передачи в хемометрическое программное обеспечение. SIMATIC SIPAT Model Builder также присваивает версию и администрирует жизненный цикл модели MVDA, определенной для модели хемометрического программного обеспечения. Это также позволяет контролировать и оптимизировать эти модели.
SIMATIC SIPAT Basic Package
SIMATIC SIPAT Basic Package - комплект SIMATIC SIPAT Base Station license и SIMATIC SIPAT Model Builder license. В отличие от полного пакета лицезий (четыреодновременно выполняемых метода), лицензия SIMATIC SIPAT Base Station в SIMATIC SIPAT Basic Package ограниченаоднимодновременно выполняемым методом.
SIMATIC SIPAT Basic Package Trial Version
Лицензия SIMATIC SIPAT Basic Package Trial Version ограничена длительностью использования SIMATIC SIPAT Basic Package в 90 дней. Она не может быть расширена SIMATIC SIPAT Basic Package PowerPack.
SIMATIC SIPAT Basic Package PowerPack
SIMATIC SIPAT Basic Package PowerPack license расширяет SIMATIC SIPAT Base Station представленной в SIMATIC SIPAT Basic Package до полной лицензии (до четырех одновременно выполняемых метода).
SIMATIC SIPAT Productivity Pack (Analyser Type/Analyser)
SIMATIC SIPAT Productivity Pack объединяет анализаторы в единый интерфейс, именуемый набором инструментов, в SIMATIC SIPAT. Набор инструментов используется для двустороннего обмена данными с анализаторами. Они используют программное обеспечение устройств и интерфейсы производителей устройств (требуется лицензия на программное обеспечение производителя).
Каждый набор инструментов отдельного типа служит драйвером для соответствующих инструментов данного типа. В настоящее время доступен набор инструментов для следующих устройств:
- ABB Bomem
- Bruker OPUS
- Bruker Lancir
- Dr. Schleuniger / Bruker Tandem
- Malvern Insitec Particle Size
- Malvern Morphology
- Thermo Fisher Antaris
- Kaiser Optics
- Granumet XP
- Malvern Morphology
- Brimrose Luminar
- Expo ePAT601
- Carl Zeiss 500/600
SIMATIC SIPAT Report Manager Server
SIMATIC SIPAT Report Manager Server лицензия позволяет использовать данные SIMATIC SIPAT для отчетов с Business Objects XI.
SIMATIC SIPAT Report Manager Universe Customizer
SIMATIC SIPAT Report Manager Universe Customizer лицензия позволяет пользовательскую адаптацию отчетов с Business Objects.
SIMATIC SIPAT Productivity Pack Reporting
Вместе с SIMATIC IT Report Manager Server или полной лицензией Business Object, лицензия Productivity Pack Reporting расширяет функционал отчетов SIMATIC SIPAT.
SIMATIC SIPAT Report Manager Client
SIMATIC SIPAT Report Manager Client лицензия используется для представления отчетов SIMATIC SIPAT reports в Internet Explorer. Лицензия позволяет в следующих двух версиях клиентов иметь одновременный доступ к SIMATIC SIPAT Report Manager Server:
- 1 клиент
- 10 параллельных клиентов
SIMATIC SIPAT Lab/Line License
SIMATIC SIPAT Lab/Line License объединяет все лицензии SIMATIC SIPAT, требующиеся для лаборатории или участка завода(участок процесса в соответствии с ISA-88), за исключением следующих лицензий для отчетов:
- SIMATIC SIPAT Report Manager Server
- SIMATIC SIPAT Report Manager Universe Customizer
- SIMATIC SIPAT Productivity Pack Reporting
- SIMATIC SIPAT Report Manager Client (1 or 10 concurrent clients)
SIMATIC SIPAT Site License
SIMATIC SIPAT Site License объединяет все лицензии SIMATIC SIPAT, требующиеся для предприятия (в соответствии с ISA-88) за исключением следующих лицензий для отчета:
- SIMATIC SIPAT Report Manager Server
- SIMATIC SIPAT Report Manager Universe Customizer
- SIMATIC SIPAT Productivity Pack Reporting
- SIMATIC SIPAT Report Manager Client (1 or 10 concurrent clients)
