Тестирование, калибровка и введение компенсации на станочном оборудовании

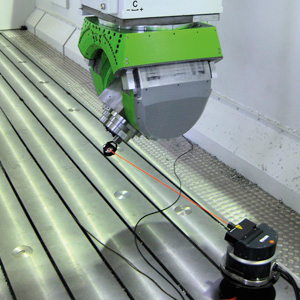

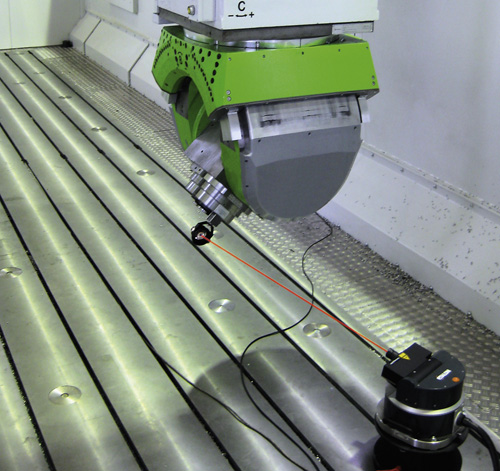

Лазер TRACER на большом гентри фрезерном станке
С помощью системы ETANOL, геометрические изменения станка можно измерить быстро и очень точно. Путь перемещения станка автоматически измеряется в пространстве посредством лазера TRACER и оценивается с помощью запатентованного процесса. Чрезвычайно высокая точность достигается в результате проведения измерения расстояния в пространстве с использованием интерферометра высокого разрешения. Процедура также используется для калибровки высокоточных координатных измерительных приборов.

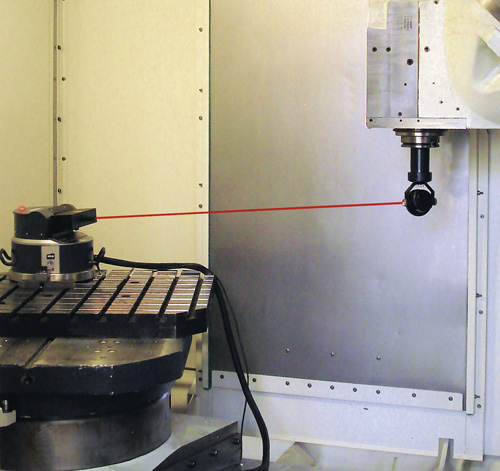

Лазер TRACER на высокоточном горизонтальном фрезерном станке
Автоматически созданные данные компенсации могут затем напрямую передаваться в SINUMERIK CNC. С помощью опции объемной компенсации системы (VCS), систематические отклонения компенсируются во всем рабочем диапазоне. Обычно это улучшает пространственную точность станка.

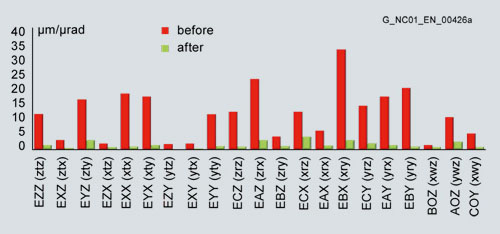

Сравнение кинематической ошибки (в соответствии с ISO 230) некомпенсированной и компенсированной машины (ETALON компенсация данных и применение VCS)
