- Формирование электрических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
- Поддержка функций реконфигурирования кольцевой топологии сети.
- Резервированное соединение двух кольцевых сетей.
- Исключительно короткие времена циклов и высокая частота следования тактовых сигналов для обеспечения обмена данными в реальном масштабе времени.
- Высокая точность хода часов в масштабах системы (отклонение менее 1 мс).
- Автоматическая кроссировка подключаемых IE FC TP кабелей на уровне каждого порта.
- Диагностика с использованием сигнального контакта, SNMP и Web браузера.
- Интеграция в диагностику контроллера ввода-вывода PROFINET IO на основе обмена данными в реальном масштабе времени (RT) в соответствии с требованиями стандарта PROFINET.
- Опциональное сохранение параметров настройки в съемном модуле памяти C-PLUG (заказывается отдельно), замена коммутатора без повторного конфигурирования прибора.
Сетевые топологии и конфигурации
Коммутаторы SCALANCE XF-200IRT имеют степень защиты IP30 и устанавливаются в шкафы управления вместе с подключаемой аппаратурой. С их помощью могут формироваться электрические сети Industrial Etherner с линейной, звездообразной и кольцевой топологией.
При формировании сети необходимо учитывать следующие граничные условия:
- Длина TP кабеля между двумя коммутаторами SCALANCE XF не должна превышать:
- 100 м при использовании IE FC кабеля и штекера IE FC RJ45 с осевым (180°) отводом кабеля.
- IP адреса:
Присвоение IP адресов выполняется с помощью механизма DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует соответствующий сервер, то присвоение IP адресов может выполняться с помощью включенного в комплект поставки программного обеспечения PST (Primary Setup Tool) или с помощью STEP 7. Конфигурирование коммутаторов SCALANCE XF-200IRT выполняется в среде STEP 7.

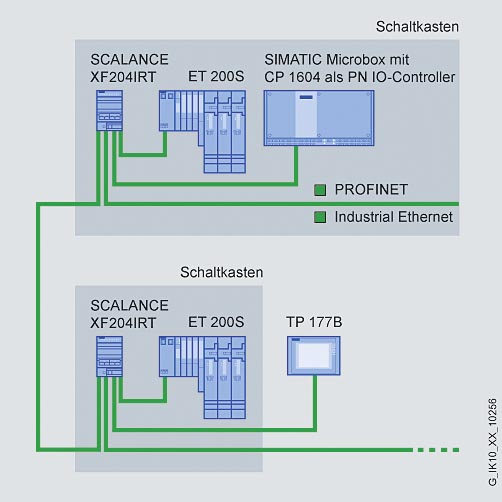

SCALANCE XF204IRT, ET 200S и SIMATIC Microbox в компактном ящике управления
Проверка и диагностика
Диагностические прерывания PROFINET коммутатора SCALANCE XF-200IRT могут отображаться соответствующими инструментальными средствами SIMATIC и обрабатываться программой контроллера. Единая концепция системы аварийных сообщений позволяет существенно снижать затраты на программирование контроллеров и конфигурирование систем человеко-машинного интерфейса.
Коммутаторы SCALANCE XF204IRT могут интегрироваться в единую систему управления сетью на основе стандартного протокола SNMP (Simple Network Management Protocol). В случае выявления ошибок в работе прибора выполняется отправка аварийного сообщения через сеть (SNMP traps) или e-mail сообщения администратору сети.
Встроенный Web сервер позволяет выполнять настройку параметров конфигурации и диагностики с помощью стандартного Web браузера (например, для настройки портов). Дополнительно он позволяет получать статистическую информацию о работе коммутатора.
Встроенные светодиоды позволяют контролировать:
- наличие напряжения питания,
- состояния портов,
- траффик данных,
- состояние сигнального контакта,
- поддержку функций резервирования.
