Датчики и исполнительные устройства подключаются через 5-полюсные гнезда M12 соединительных модулей.
Внешние цепи 4-канальных модулей вывода дискретных сигналов подключаются через соединительный модуль CM IO 4 x M12.
В зависимости от типа используемого соединительного модуля внешние цепи 8-канальных модулей ввода дискретных сигналов могут подключаться двумя способами:
- Соединительный модуль CM IO 4 x M12: к одному гнезду М12 подключается до двух датчиков.
- Соединительный модуль CM IO 8 x M12: к одному гнезду М12 подключается только один датчик.

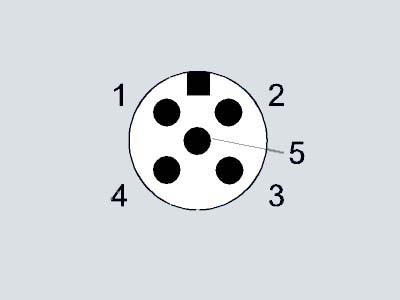

Назначение контактов
|
Контакт |
Назначение |
Гнездо M12 соединительного модуля CM IO 4 x M12 |
|---|---|---|
|
8-канальный модуль |
||
|
1 |
Питание электроники/ датчика (1L+) |
Смотри следующий рисунок |
|
2 |
Входной сигнал (n+4) |
|
|
3 |
Масса цепи питания электроники/ датчика (1M) |
|
|
4 |
Входной сигнал (n) |
|
|
5 |
Земля |
|
Контакт |
Назначение |
Гнездо M12 соединительного модуля |
|---|---|---|
|
1 |
Питание электроники/ датчика (1L+) |
Смотри следующий рисунок |
|
2 |
Не используется |
|
|
3 |
Масса цепи питания электроники/ датчика (1M) |
|
|
4 |
Входной сигнал |
|
|
5 |
Земля |
|
Контакт |
Назначение |
Гнездо M12 соединительного модуля CM IO 4 x M12 |
|
|---|---|---|---|
|
4-канальный модуль |
8-канальный модуль |
||
|
1 |
Не используется |
Не используется |
Смотри следующий рисунок |
|
2 |
Не используется |
Выходной сигнал (n+4) |
|
|
3 |
Масса цепи питания нагрузки (2M) |
Масса цепи питания нагрузки (2M) |
|
|
4 |
Выходной сигнал (n) |
Выходной сигнал (n) |
|
|
5 |
Земля |
Земля |
|
