Решение по автоматизации
Модульная система управления движением SIMOTION в сочетании с приводной системой SINAMICS S120 и высокодинамичными сервоприводами обеспечивает точную и высокодинамичную работу, создавая тем самым высококачественное решение по валковой подаче для применения в различных областях.
Благодаря независимости платформы SIMOTION от управляемых приводов, приложение SIMOTION SimoRoll также идеально подходит для переоборудования существующего предприятия.
В системе SimoRoll на базе платформы SIMOTION предусмотрены следующие возможности:
- Одноосная валковая подача
- Двухосная валковая подача двух типов:
- Двухосная валковая подача, состоящая из одной пары роликов спереди и другой пары за прессом или молотом
- Зигзагообразная валковая подача, состоящая из роликовой подачи в направлении движения и другой в направлении, пересекающем направление подачи. (дополнительно)
Для обеспечения высокодинамичного продвижения и повышения производительности предоставляется несколько ориентированных на процессы функций:
- Задание движения, положения и скорости
- Задание профиля скорости
- Значения ускорения и задержки могут быть настроены отдельно
- Отдельно настраиваемое начальное и конечное закругление
- Установка максимальной скорости
- Переопределяющий параметр может быть настроен во время работы
- Режимы работы:
- Толчок
- Установка
- Приближение к контрольной точке
- Блок единичного привода
- Автоматический пошаговый режим и возможность программной обработки
- Ролики вывода
- Непосредственная передача значений с мерного ролика на кодировщик двигателя
- Расчета максимального количества ударов для обозначенной динамики и данных подачи
- Сообщения и функции мониторинга:
- Контроль смещения
- Достигнута точка приближения (VPE)
- Точка достигнута, остановка (РЕН)
- Разница между прямой и косвенной системой измерения
- Коэффициент загрузки
- Документальный пример проекта

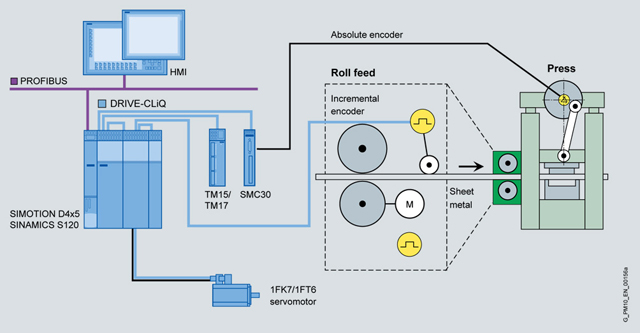

Решение по автоматизации на основе примера на базе SIMOTION D4x5 и SINAMICS S120
