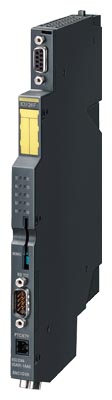

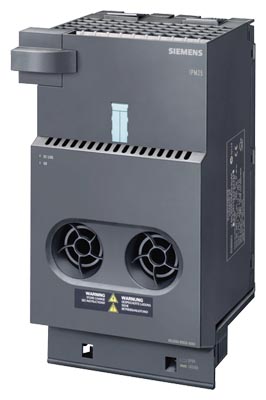

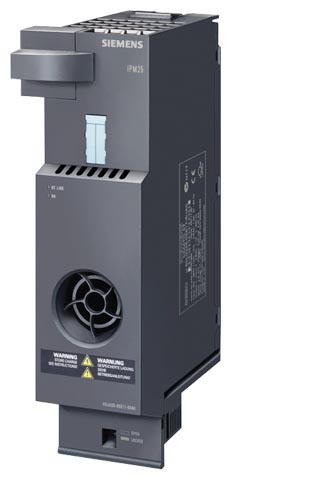

Основные возможности

  Полная интеграция преобразователя частоты в станции распределенной периферии со степенью защиты IP 20
  Простота сборки в систему и низкая вероятность ошибке при монтаже
  Компактный дизайн
  Возможность быстрой замены преобразователя без спец. инструментов  при необходимости ( «горячая замена» )
  Встроенные функции: скалярное управление (V/f), векторное с/без обратной связи по скорости
  Функция рекуперации благодаря силовой электронике последнего поколения
  Модульная технология на базе Модулей управления (CU) и силовых блоков (PM)
  Исполнения преобразователя с встроенной, независимой функцией безопасности не требующей дополнительных  внешних подключений

Номинальная мощность

0.75 кВт
2.2 кВт
4.0 кВт

Сетевое напряжение

380 ... 480 В 3 AC +10 % -10 %

Совместимость

Control Unit + Power Module при размерах до 0.75 кВт: 80 мм, иначе 145 мм

Частота сети

47 ... 63 Hz

Перегрузочная способность

• 1.5 x расчетный выходной ток в теч. 60 сек., каждые 300 сек
• 2 x расчетный выходной ток в теч. 3 сек., каждые 300 сек

Выходная частота

0 ... 650 Гц

Частота импульсов

8 кГц (стандарт)
2 ... 16 кГц  (ступенями 2 кГц)

Диапазоны частот, которые могут быть пропущены

1, программируемый

Эффективность

96 %

Последовательный
интерфейс

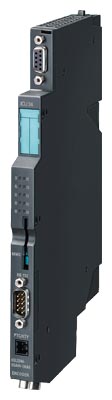

• подключение по  шине PROFIBUS PROFIBUS через IM151
•  подключение по шине PROFINET через IM151-3PN
• подключение к PLC через IM151 CPU и IM151-7 F CPU
•  RS232 интерфейс с USS протоколом и  программой STARTER для ввода в эксплуатацию
• Разъем для Micro Memory Card для установки и загрузки параметров
• PTC/KTY84 интерфейс
• Датчики скорости (Sub-D connector) однополюсных HTL инкрементных кодеров
• Активация встроенных защитных функций с помощью  PROFIsafe используя модуль PM-D F PROFIsafe Power Module или Safety Local Power Module PM-D F X1

Соответствие стандартам

UL, cUL, CE and c-tick, соответствует правилам для низкого напряжения 73/23/EEC, соответствует EMC директиве  89/336/EEC

Функции защиты

Соответствие стандартам безопасности категории 3 по EN 954-1 и SIL2 of IEC 61508:

• Безопасный крутящий момент
• Безопасная скорость
• Безопасная остановка 1

Функции «Безопасная скорость» и «Безопасная остановка» сертифицированы для асинхронных электродвигателей. Эти функции не подходят для двигателей со специальным азначением.

Степень защиты

IP20

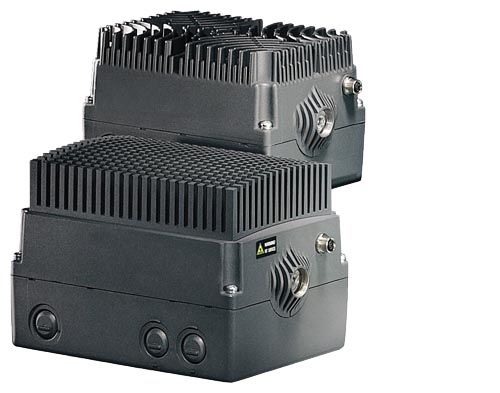

Основные возможности

 Полная интеграция преобразователя частоты в станции распределенной периферии со степенью защиты IP65

• Простота сборки в систему и низкая вероятность ошибки при монтаже
• Возможность быстрой замены преобразователя без спец. инструментов
• Встроенные функции: скалярное управление (V/f), векторное с/без обратной связи по скорости
• Функция рекуперации благодаря силовой электронике последнего поколения
• Исполнения преобразователя с встроенной, независимой функцией безопасности не требующей дополнительных  внешних подключений

Номинальная мощность

1.1 кВт (при 0 ... 55 °C температуре окружающей сети)
1.5 кВт (при 0 ... 45 °C температуре окружающей сети)

Сетевое напряжение

380 ... 480 В 3 AC +10 % -10 %

Совместимость

155 мм

Частота сети

47 ... 63 Гц

Перегрузочная способность

• 1.5 x расчетный выходной ток в теч. 60 сек., каждые 300 сек
•  2 x расчетный выходной ток в теч. 3 сек., каждые 300 сек

Выходная частота

0 ... 650 Гц

Частота импульсов

4 кГц (стандарт)
2 ... 16 кГц (ступенями 2 кГц)

Диапазоны частоты, которые могут быть пропущены

1, программируемый

Эффективность

96 %

Последовательный
интерфейс

• Подключение по шине PROFIBUS через IM154-1 и IM154-2
• Скоро возможно подключение по шине PROFINET через IM154-4PN и подкдлючение к IM154-8 CPU
• Оптический интерфейс с USS протоколом для кабеля RS232
• Контрольный сигнал для электромеханического тормоза 180 В DC
• Разъем для Micro Memory Card (MMC) для установки и загрузки параметров
• PTC/KTY84 интерфейс для температурного мониторинга
• Активация встроенных защитных функций с помощью  Safety Local Isolator Module F RSM или посредством F-Switch PROFIsafe

Соответствие стандартам

UL, cUL, CE and c-tick, соответствует правилам для низкого напряжения 73/23/EEC, соответствует EMC директиве  89/336/EEC

Функции защиты

Соответствие стандартам безопасности категории 3 по EN 954-1 и SIL2 of IEC 61508:

• Безопасный крутящий момент
•  Безопасная скорость
•  Безопасная остановка 1


Функции «Безопасная скорость» и «Безопасная остановка» сертифицированы для асинхронных электродвигателей. Эти функции не подходят для двигателей со специальным значением.

Степень защиты

IP65

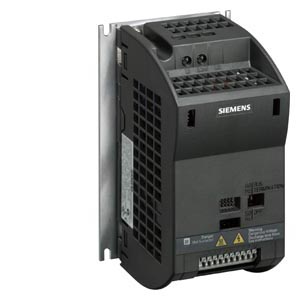

Основная область применения

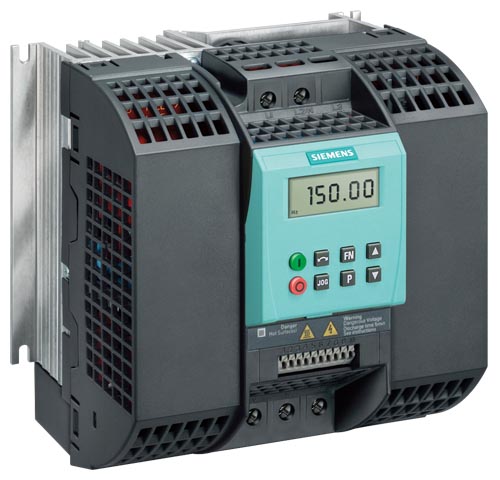

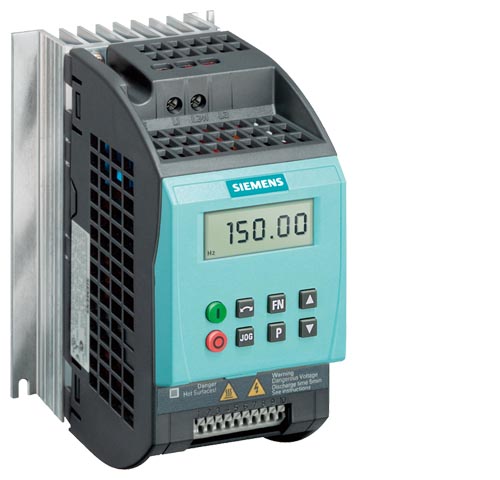

SINAMICS G110 идеальный частотный преобразователь для маломощных приводов. Может быть использован для большого круга промышленного применения в приводах с разнообразными скоростями. Чрезвычайно компактный преобразователь SINAMICS G110 обеспечивает регулирование скорости по скалярному закону управления при питании от однофазной сети с напряжением (200 …240В).

Диапазон мощности

0.12 кВт ... 3.0 кВт

Напряжение питающей сети

200 В ... 240 В 1 AC, ±10 %

Типы сетей

IT, TN, TT

Частота сети

50/60 Гц

Выходная частота

0 Гц ... 650 Гц

Законы управления

V/f линейная зависимость (M~n)
V/f квадратичная зависимость (M~n2)
V/f программируемая зависимость

Фиксированные частоты

3, программируемые

Частота диафрагмирования

1, программируемая

Цифровые входы

3 программируемых цифровых входа 24 V DC

Аналоговые входы

1 для установки 0 В дo 10 В, масштабируемый или для использования как 4-цифровой вход

Выход

1 цифровой выход 24 V DC

Интерфейс

RS485 интерфейс для подключения USS протокола

Функциональность

• Автоматический перезапуск при пропадании или ошибке по напряжению
•  Простота в подключении
•  Быстрое токоограничение для безаварийной работы
•  Возможность параметрирования кривой разгона и торможения


Функции защиты от

• пониженного напряжения
• перенапряжения
• замыкания на землю
• короткому замыканию
• блокировки двигателя
• I 2 t тепловой защиты двигателя
• перегрева преобразователя
• перегрева двигателя

Подключаемые двигатели

Асинхронные двигатели

Степень защиты

IP20

Метод охлаждения
0.75 кВт преобразователи
> 0.75 кВт преобразователи

Охлаждение с помощью радиатора с ребрами методом конвекции; также доступны иные исполнения
Специальное охлаждение (встроенный вентилятор)

Соответствие стандартам

Соответствие нормам электромагнитной совместимости CE,
сертифицирован по UL по cUL,
c-tick

Основная область применения

«Идеальное решение с минимальной ценой»Преобразователь предназначен для регулирования скорости вращения стандартного трехфазного асинхронного двигателя при наличии только однофазной питающей сети. Основная область применения: насосы, вентиляторы, привода автоматических дверей, привода рекламных счетов

скидка 1)

"Универсальный преобразователь"
Для регулирования скорости вращения стандартных приводов и решения задач автоматизации технологического процесса. Основная область применения: конвейеры, упаковочные машины, насосы, вентиляторы

"Специалист по насосам и вентиляторам"
Программное обеспечение оптимизировано для решения типовых задач

Благодаря наличию режима векторного управления (с/без обратной связи по скорости) преобразователь может использоваться для решения задач, требующих применения приводов с большим диапазоном регулирования. Область применения: в текстильной, пищевой промышленностях, конвейеры, экструдеры.

Диапазон мощности

0.12 кВт ... 0.75кВт

0.12 кВт ... 11 кВт

7.5 кВт ... 250 кВт

0.12 кВт ... 250 кВт

Напряжение питающей сети

100 В ... 120 V 1 AC

200 В ... 240 V 1 AC

200 В ... 240 V 1 AC

200 В ... 240 V 3 AC

380 В ... 480 V 3 AC

380 В ... 480 В 3 AC

200В ... 240 В 1 AC

200 В ... 240 В 3 AC

380 В... 480 В 3 AC

500 В ... 600 В 3 AC

Законы управления

• V/f  характеристики
•  Параметрируемые входы V/f
• FCC (прямое управление протоколом)

• V/f  характеристики
•  Параметрируемые входы V/f
• FCC (прямое управление протоколом)

• V/f  характеристики
•  Параметрируемые входы V/f
• FCC (прямое управление протоколом)

• V/f  характеристики
•  Параметрируемые входы V/f
• FCC (прямое управление протоколом)
• векторное управление

Технологический регулятор

Встроенный ПИ регулятор

Встроенный ПИД регулятор

Встроенный ПИД регулятор (автоподстройка)

Цифровые и аналоговые выходы

3 цифровых выхода
1 аналоговый выход

3 цифровых выхода
1 аналоговый выход

6 цифровых выходов
2 аналоговых выхода
1 PTC/KTY выход

6 цифровых выходов
2 аналоговых выхода
1 PTC/KTY выход

Выход

1 релейный выход

1 аналоговый выход
1 релейный выход

2 аналоговых выхода
3 релейных выхода

2 аналоговых выхода
3 релейных выхода

Интерфейс

Возможно подключение к LOGO! Или SIMATICS7-200

Лучше всего подходит для решения задач с  SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION

Лучше всего подходит для решения задач автоматизации SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION

Лучше всего подходит для решения задач автоматизации SIMATIC S7-200, SIMATIC S7-300/400 (TIA) or SIMOTION

Дополнительные возможности

•  Естествен охлаждение (радиатор)
•  Простое включение и быстрый ввод в эксплуатацию)

•  BICO технология
• Встроенный электормеханический тормоз

•  Режим энергосбережения
•  Контроль нагрузки (определение «сухого хода» насоса)
•  Каскадный запуск двигателей

• 3 набора параметров
•  Встроенный тормозной блок (до 75 кВт)
• BICO технология

Основная область применения

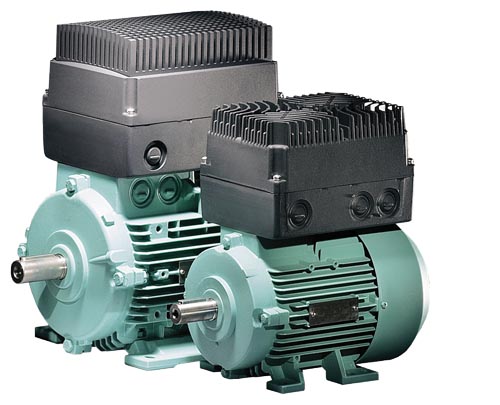

Преобразователь для распределенной периферии может использоваться для решения задач, требующих применения приводов с большим диапазоном регулирования. Основная область применения: насосы, вентиляторы, конвейеры и т.д

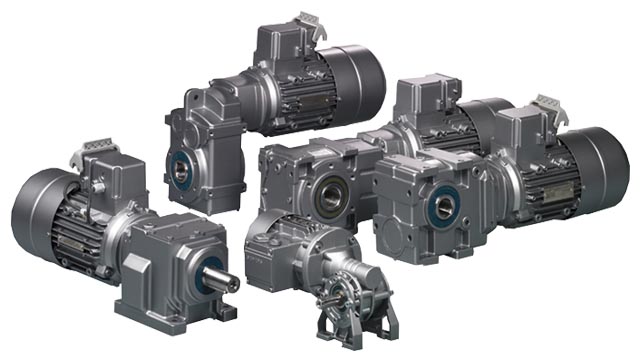

Цилиндрический мотор-редукор

2KG31, 2KG36, 2KG41, 2KG46

Плоский

2KG32, 2KG42

Конический

 2KG33, 2KG43

Цилиндрический с червячной передачей

 2KG34

Червячный

2KG35

Диапазон мощности

0.37 кВт ... 3 кВт

0.09 кВт ... 45 кВт

0.09 кВт ... 7.5 кВт

0.09 кВт ... 1.5 кВт

Напряжение питающей сети

380 В ... 480 В 3 AC

230/400 V /Y; 500 V /Y; 400/690 V /Y

Типоразмер преобразователя

CSB

CSC

71 ... 100

90/100

63 ... 225

63 ... 132

63 ... 90

Виды исполнения

IMB3
IMB5
IMV1 (с защитной крышкой)
IMV1 (с защитной крышкой)
IMB14 (со стандартным фланцем)
IMB14 (со специальным фланцем)
IMB35

Исполнение на лапах Фланцевое исполнение

Исполнение на лапах Фланцевое исполнение

Степень защиты

IP65

IP55

IP55 (IP65, IP56)

Дополнительные технические характеристики

•  V/f  характеристики
•  Параметрируемые входы V/f
• FCC (прямое управление протоколом)
•  PI встроенный регулятор
•  3 цифровых входа
•  1 аналоговый вход
•  1 релейный выход
•  Встроенный тормозной блок
•  Полная совместимость с ECOFAST системами при специальном исполнении для контроля напряжения и быстрого перезапуска.

Алюминий или чугун

Крутящий момент 82... 20000Нм

Алюминий или чугун

Крутящий момент

150... 20000Нм

Алюминий или чугун

Крутящий момент

130... 20000Нм

Алюминий или чугун

Крутящий момент

120... 1590Нм

Алюминий или чугун

Крутящий момент

50...185Нм

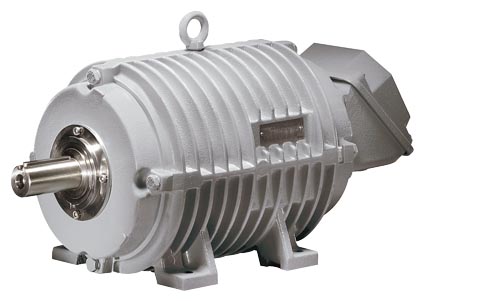

Типоразмер

NEMA размер 56 ... 449

Диапазон мощности

0.25 л.с. ... 500 л.с.

Число полюсов

2/4/6/8

Диапазон напряжения

230/460/575 В 3 AC

Частота

60 Гц, 50 Гц по запросу

Типы исполнения

Исполнение на лапах,  фланец типа D ,  фланец типа C,  фланец типа P

Покрытие

Чугун, алюминий или сталь

Метод охлаждения

Поверхностно-охлаждаемый или со встроенной вентиляцией

Температурный класс

F при использовании по темп. классу B

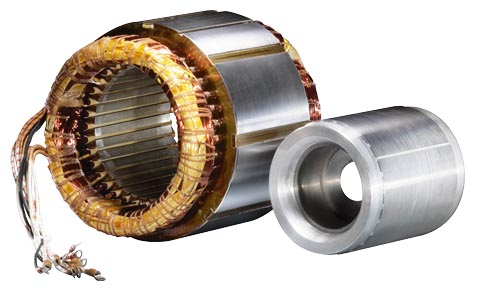

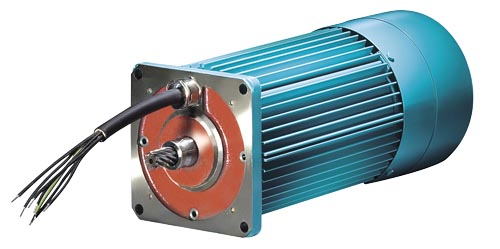

Обзор моделей

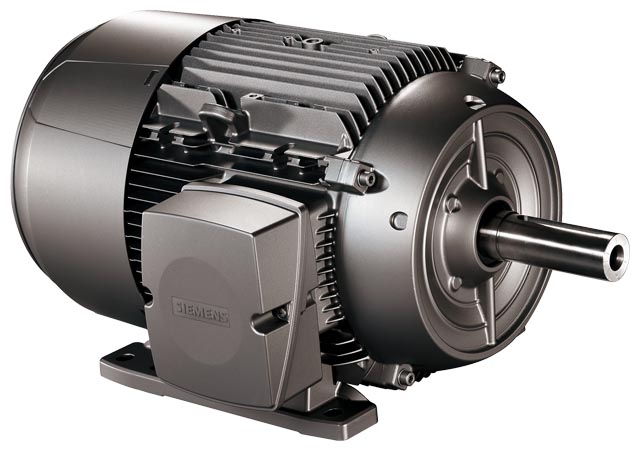

Двигатели общего назначения

• Определенные минимальные стандарты эффективности или NEMA максимальные уровни эффективности

• Стандартные электродвигатели общего промышленного назначения

• Алюминиевое или чугунное исполнение

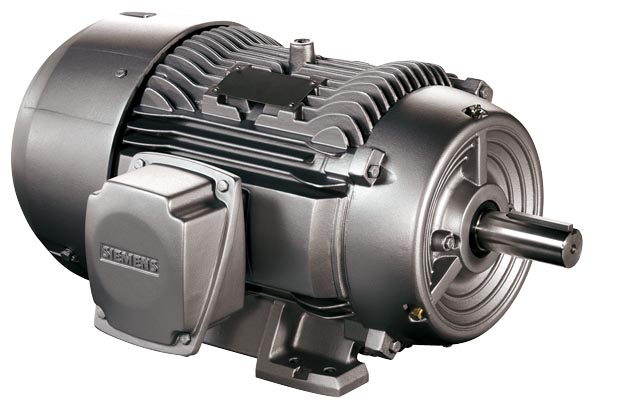

Двигатели для работы в тяжелом режиме

• Минимальные стандарты эффективности или NEMA стандарты

• Чугунное исполнение

• Двигатели для работы в экстремальных климатических условиях

Двигатели для работы в тяжелом режиме IEEE841

• Уровни эффективности рекомендуемые IEEE которые превосходят стандарты EPACT

• Двигатели для использования в нефтехимической промышленности (согласно IEEE841)

• Чугунное исполнение

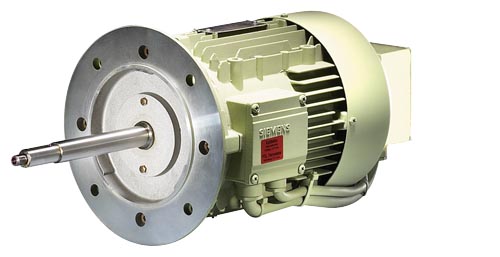

Взрывоустойчивые двигатели

• Уровни эффективности равны или превосходят EPACT

•  Модели в соответствии с категорией 1, классом I, группой D и классом II, групп F&G

•  Модели в соответствии с категорией 1, классом I, групп C&D
