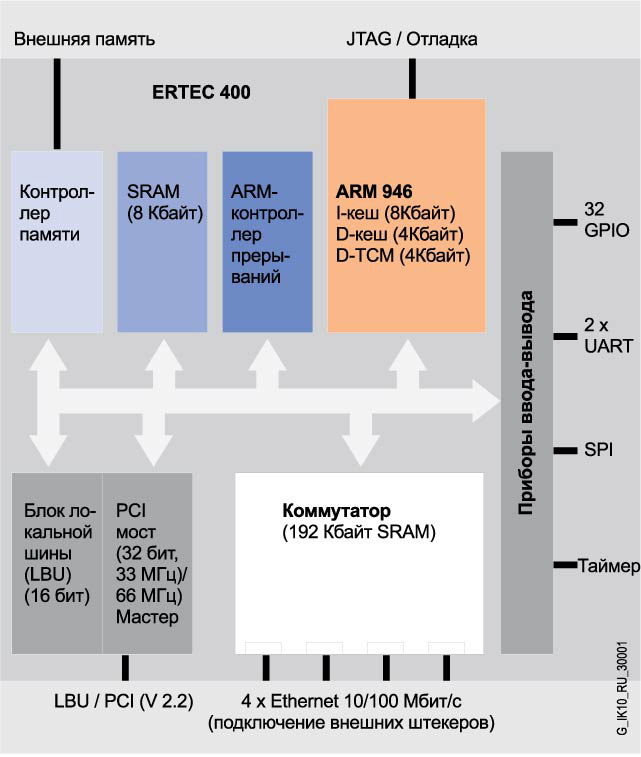

Внутреннее устройство ERTEC 400
Ethernet
- Работа с электрическими и оптическими каналами связи
- Дуплексный/полудуплексный режим работы
- Автоматическое определение скорости передачи данных и автоматическая настройка на эту скорость
- Фильтрация данных
- IEEE 802.1p управление трафиком данных
- IEEE 802.1q маркировка и идентификация виртуальных сетей
- IEEE 1588
Коммутатор
- Встроенный 4-канальный коммутатор Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
- Встроенная оперативная (SRAM) память объемом 192 Кбайт для буферного хранения сообщений
RISC процессор ARM 946ES
- 32-разрядная ARM система: 50, 100, 150 МГц
- Встроенный PLL
- D-кэш емкостью 4 Кбайт, I-кэш емкостью 8 Кбайт, D-TCM емкостью 4 Кбайт
- Отладка через встроенный ICE (JTAG).
- Встроенная оперативная память (SRAM) емкостью 8 Кбайт
- Аппаратный загрузчик.
Интерфейс шины
- Асинхронный 32-разрядный интерфейс
- SDRAM интерфейс для подключения внешнего запоминающего устройства емкостью 128 Мбайт
- Поддержка выбора кристалла
- Интерфейс ведущего устройства локальной шины
PCI
- Встроенный PCI интерфейс V2.2
- 66 МГц
- 32-разрядный интерфейс ведущего устройства
- Питание =5 В
- Управление питанием
Ввод-вывод данных процесса
- 2 независимых последовательных интерфейса
- Интерфейс ведущего устройства SPI
- Функции таймера
- Сторожевой таймер
- Входы внешних прерываний
Свободный ввод-вывод
- 32 конфигурируемых входа-выхода
- Многофункциональные выходы
Корпус
- BGA 304
- Шаг между выводами 0.8 мм
- Размеры: 19 х 19 мм
Прочее
- Питание: 3.3 В и 1.5 В
- Диапазон рабочих температур: -40 … +85°C
- Потребляемая мощность: 1 Вт
