Safety Matrix: пересечения определяют связь между причинами и эффектами

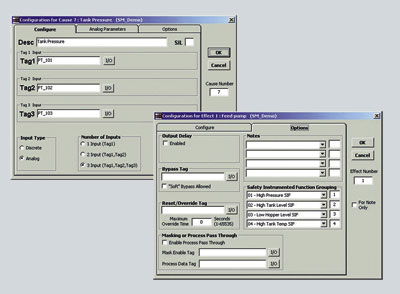

Конфигурирование связей между аналоговыми или дискретными причинами и дискретными эффектами

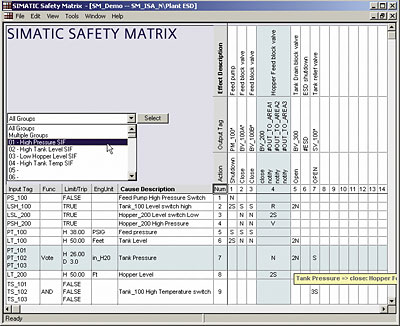

Матрица SIMATIC Safety Matrix сопоставима с электронной таблицей. Сначала разработчик заносит в строки матрицы возможные события в ходе протекания процесса, определяет их тип и номер, логические связи, возможные задержки и взаимные блокировки. В столбцах матрицы он определяет возможные варианты реакции системы на появление соответствующих событий.
Связь между событиями и реакцией на их появление устанавливается щелчком мыши в ячейке на пересечении соответствующей строки и столбца матрицы. Используя эти данные, SIMATIC Safety Matrix автоматически генерирует F-программу CFC. Специальных знаний в области программирования для выполнения этих операций не требуется и разработчик может полностью сконцентрироваться на решении задач противоаврийной защиты и обеспечения безопасности.
