SCALANCE X-300 products enable the establishment of switched networks both at the field level and at the control level where high data transfer rates are required in addition to high network availability and extensive diagnostics facilities. The switches are designed in degree of protection IP30 for installation in control cabinets.

The main area of application is found in high-performance plant networks with interfaces to the corporate network.

The X308-2M TS is suitable for use in railway applications due to its specification according to EN 50155.

Product versions

Switches with Fast Ethernet and Gigabit Ethernet ports

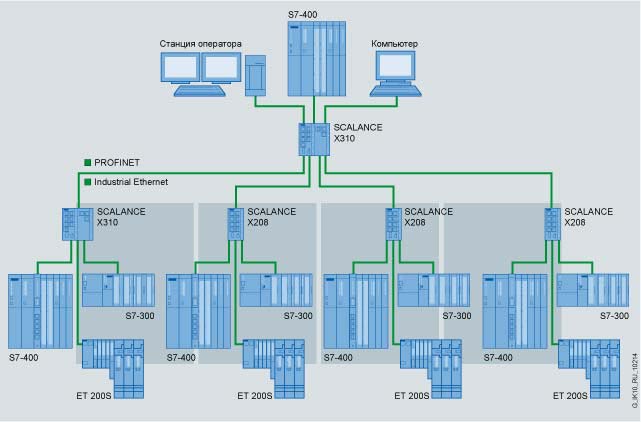

Electrical star topology with SCALANCE X310

SCALANCE X310, SCALANCE X308-2, SCALANCE X308-2LD,
SCALANCE X308-2LH, SCALANCE X308-2LH+,
SCALANCE X307-3, SCALANCE X307-3LD

• For configuring electrical Industrial Ethernet line, star or ring structures
  • SCALANCE X310;
    3 x 10/100/1000 Mbit/s RJ45 ports, electrical
    7 x 10/100 Mbit/s RJ45 ports, electrical
  • SCALANCE X308-2;
    1 x 10/100/1000 Mbit/s RJ45 ports, electrical
    7 x 10/100 Mbit/s RJ45 ports, electrical
    2 x 1000 Mbit/s SC ports, optical, for glass FOC (multimode) up to 750 m
  • SCALANCE X307-3;
    7 x 10/100 Mbit/s RJ45 ports, electrical
    3 x 1000 Mbit/s SC ports, optical, for glass FOC (multimode) up to 750 m
  • SCALANCE X308-2LD;
    1 x 10/100/1000 Mbit/s RJ45 ports, electrical
    7 x 10/100 Mbit/s RJ45 ports, electrical
    2 x 1000 Mbit/s SC ports, optical, for glass FOC (singlemode) up to 10 km
  • SCALANCE X307-3LD;
    7 x 10/100 Mbit/s RJ45 ports, electrical
    3 x 1000 Mbit/s SC ports, optical, for glass FOC (singlemode) up to 10 km
  • SCALANCE X308-2LH;
    1 x 10/100/1000 Mbit/s RJ45 ports, electrical
    7 x 10/100 Mbit/s RJ45 ports, electrical
    2 x 1000 Mbit/s SC ports, optical, for glass FOC (singlemode) up to 40 km
  • SCALANCE X308-2LH+;
    1 x 10/100/1000 Mbit/s RJ45 ports, electrical
    7 x 10/100 Mbit/s RJ45 ports, electrical
    2 x 1000 Mbit/s SC ports, optical, for glass FOC (singlemode) up to 70 km
• The RJ45 ports are designed to be industry-standard with additional holding collars for connection of the IE FC RJ45 Plug 180

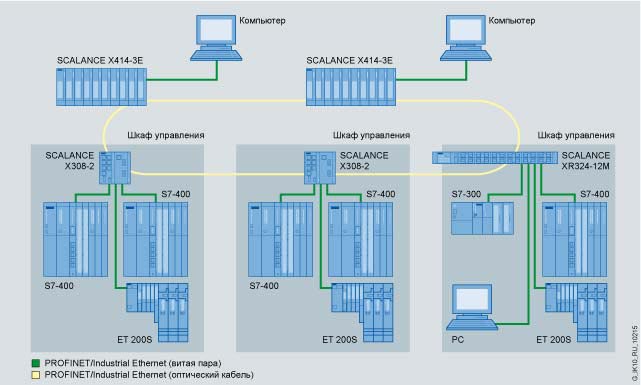

Connection of control cabinets with SCALANCE X308-2 in an optical gigabit ring

Fast Ethernet switches

SCALANCE X310FE
SCALANCE X304-2FE
SCALANCE X306-1LD FE
SCALANCE X320-1FE
SCALANCE X320-3 LD FE

• For configuring electrical and/or optical Industrial Ethernet line, star or ring structures
  • SCALANCE X310FE;
    10 x 10/100 Mbit/s RJ45 ports, electrical
  • SCALANCE X304-2FE;
    4 x 10/100 Mbit/s RJ45 ports, electrical
    2 x 100 Mbit/s SC ports, optical, for glass FOC (multimode) up to 5 km
  • SCALANCE X306-1LD FE;
    6 x 10/100 Mbit/s RJ45 ports, electrical
    1 x 100 Mbit/s SC port, optical, for glass FOC (singlemode) up to 26 km
  • SCALANCE X320-1FE;
    20 x 10/100 Mbit/s RJ45 ports, electrical
    1 x 100 Mbit/s SC port, optical, for glass FOC (multimode) up to 5 km
  • SCALANCE X320-3LD FE;
    20 x 10/100 Mbit/s RJ45 ports, electrical
    1 x 100 Mbit/s SC port, optical, for glass FOC (multimode) up to 5 km
    2 x 100 Mbit/s SC ports, optical, for glass FOC (singlemode), up to 26 km
• The RJ45 ports are designed to be industry-standard with additional holding collars for connection of the IE FC RJ45 Plug 180

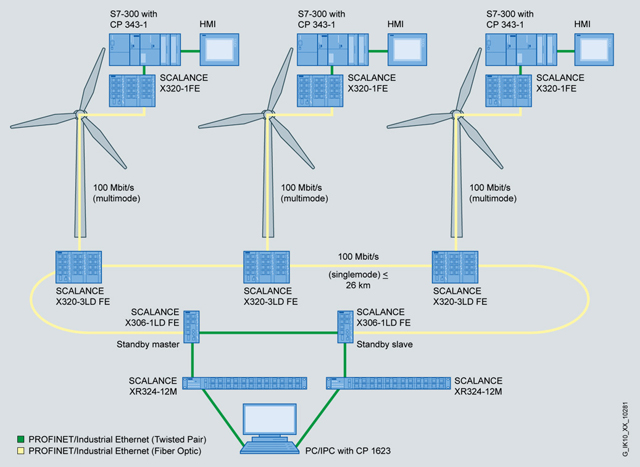

Redundant ring topology with SCALANCE X for wind farms

Full Gigabit switches

SCALANCE X308-2M
SCALANCE X308-2M TS

• For setting up optical line, ring or star network structures with
  • Four integrated electrical Gigabit Ethernet ports and
  • Four modular slots for equipping with any 2-port media modules
    (see "Media modules for SCALANCE X-300")
• Star hubs in the plant bus
  (redundant connection possible)
• SCALANCE X308-2M;
  4 x 10/100/1000 Mbit/s RJ45 ports, electrical
  2 x free module slots for 4 x 10/100/1000 Mbit/s media modules (electrical or optical)
• SCALANCE X308-2M TS (TS = Transportation Systems);
  4 x 10/100/1000 Mbit/s RJ45 ports, electrical
  2 x free module slots for 4 x 10/100/1000 Mbit/s media modules (electrical or optical)
  is suitable for use in railway applications due to its specification according to EN 50155
