Панель управления и индикации обеспечивает простое управления без дополнительного оборудования. Нет необходимости открывать корпус. Поэтому все изменения в настройках могут быть выполнены во взрывоопасной атмосфере.

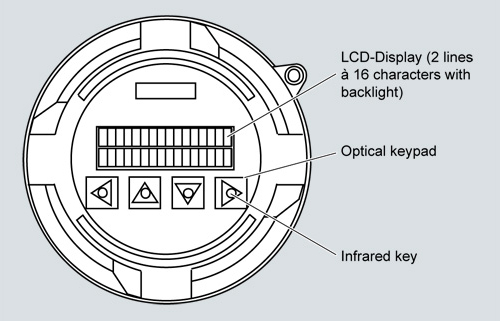

Панель управления и индикации
Отдельные функции и параметры выбираются с помощью иерархического многоязыкового меню ввода и четырех
оптических элементов ввода. Могут быть выбраны конкретные параметры, и изменены с помощью кодов, например:
- Рабочие параметры, такие как диапазон измерения, физические размеры, информация по устройству
- Пределы для расхода, скорость или амплитуда ультразвука
- Подавление помех с помощью демпфирования, стадий ошибки и гистерезиса
- Параметры отображения (свободно конфигурируемый дисплей)
- Отображение в единицах измерения объема или массы
- Плотность как входное постоянное значение для преобразования из единиц объема в массу
- Прямые/обратные измерения
- Направление потока
- Функции диагностики и управляющие значения
- Функции выхода PROFIBUS PA:
- Расход, общее количество (объем или масса), скорость звука, амплитуда ультразвука, прямое количество (объем или масса), обратное количество (объем или масса)
- Функции аналогового выхода:
- Расход, скорость ультразвука или амплитуда ультразвука
- Функции цифрового выхода 1:
- Импульсный выход, частотный выход или состояние устройства
- Функции цифрового выхода 2:
- Предел, направление потока или состояние устройства
- Симулирование выходного сигнала через аналоговый выход, цифровой выход 1 и цифровой выход 2
HART-протокол реализуется через аналоговый выход (токовый выход). С помощью этой коммуникационной функции устройство может параметрироваться через ПК/ноутбук и ПО SIMATIC PDM в дополнение к управлению по месту.
В версии SITRANS F с PROFIBUS PA, аналоговый выход заменен цифровым выходом PROFIBUS PA. При этом устройство может параметрироваться через коммуникации PROFIBUS и с помощью SIMATIC PDM в дополнение к локальному управлению.
