SITRANS P, серия DS III

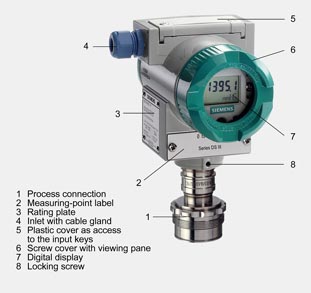

Вид прибора спереди, SITRANS P DS III
Прибор состоит, в зависимости от пожеланий заказчика, из различных компонентов. Возможные варианты конструкций следуют из указаний по заказу. Описанные ниже компоненты идентичны для всех приборов.
Сбоку на корпусе среди прочего находится типовая табличка (3, рис. “Вид прибора спереди”) с номером заказа. Благодаря указанному номеру и данным в указаниях по заказу можно определять опционные детали конструкции и возможный диапазон измерения (физические свойства встроенных сенсорных элементов).
Корпус изготовлен из алюминевого литья под давлением или точного литья из нержавеющей стали. Спереди и сзади находятся по одной съемной круглой крышке. Передняя крышка (6) может быть оборудована смотровым стеклом с тем, чтобы измеряемые величины могли считываться непосредственно с цифрового индикатора.Сбоку, по выбору слева или справа, находится подвод (4) электрического соединения. Не используемое в данный момент отверстие закрыто заглушкой (противоположная сторона). Сзади на корпусе находится подсоединение защитного провода.
После отвинчивания задней крышки открывается доступ к электрическим подсоединениям для питания и экрана. В нижней части корпуса находится измерительная ячейка с подсоединением к процессу (1). Она зафиксирована от проворачивания стопорным винтом (8). Благодаря модульной конструкции возможна замена измерительной ячейки и электроники по отдельности. Установленные значения параметрирования сохраняются.
На верхней стороне корпуса виден открывающийся пластиковый кожух (5). Под ним находится клавиатура управления.
SITRANS P300
Прибор состоит из:
- Электроники
- Корпуса
- Измерительной ячейки

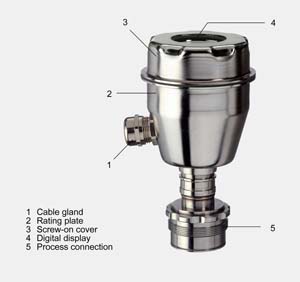

Обычный вид SITRANS P300
Корпус имеет накручиваемую крышку (3), со смотровым окном или без окна в зависимости от версии. Электрических клеммы, кнопки управления прибором и, в зависимости от версии, цифровой дисплей, расположены под крышкой. Соединения для подключения вспомогательного питания UH и экрана расположены на плате клемм. Кабельный ввод расположен на боку корпуса. Измерительные ячейки по подключению к процессу (5) расположены на нижней стороне корпуса. В зависимости от конструкции прибора, измерительная ячейка с подключением к процессу могут отличаться от показанных на рисунке.
