5TC1 291

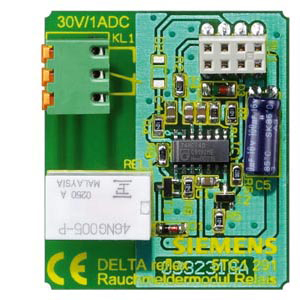

Релейный модуль датчика дыма

• датчик дыма Batterie может дополнительно оснащаться релейным модулем
• релейный модуль делает возможным присоединение устройств аварийной сигнализации, таких, например, как гудки, сирены, предупредительные световые сигналы и т.п. или привязку к системе техники автоматизации зданий GAMMA instabus
• через перекидной контакт со свободным потенциалом (НЗ и НО) возможна реализация контроля работоспособности при длительном включении изделия в бортовую электрическую сеть в неработающем состоянии (цепь аварийной сигнализации с нормальнозамкнутым контактом)
• релейные контакты выполнены в виде тройных втычных клемм
• напряжение питания (от 3 до 5 В) релейного модуля осуществляется через интерфейс датчика дыма

5TC1 291

Технически характеристики

рабочее напряжение

3 ... 5 В

напряжение срабатывания реле

макс. 30 В DC / 42 В AC

коммутационный ток реле

макс. 1 A DC / 0.5 A AC

контакты реле

ПК (НЗ и НО)

соединительные зажимы

макс. 0.6 мм

монтаж

может применяться только в датчике дыма DELTA reflex

подсоединение

через 8-полюсную колодку штекерного разъёма

Комментарий

Подключаемые внешние устройства сигнализации должны иметь свое собственное электропитание.
