Модульность и гибкость SIMATIC Route Control оптимально поддерживается имеющимся аппаратным обеспечением. Для SIMATIC Route Control может использоваться базовое аппаратное обеспечение из раздела "SIMATIC PCS 7 промышленные рабочие станции".
Аппаратное обеспечение для небольших производств
Для небольших производств, SIMATIC Route Control может быть проинсталлирован как отдельно, так и вместе с программным обеспечением OS на одиночную станцию, SIMATIC PCS 7 BOX 416 или SIMATIC PCS 7 LAB. Вы можете выбирать аппаратное обеспечение для OS/RC одиночной станции в разделе "SIMATIC PCS 7 промышленные рабочие станции". Вы можете найти информацию и заказные данные для SIMATIC PCS 7 BOX 416 в разделе "SIMATIC PCS 7 BOX 416" главы "Компактные системы". Вы можете найти информацию и заказные данные для SIMATIC PCS 7 LAB в каталоге ST PCS7.1, дополнения для SIMATIC PCS 7 Process Control System, раздел "автоматизация лабораторий"
Конфигурация клиент/сервер

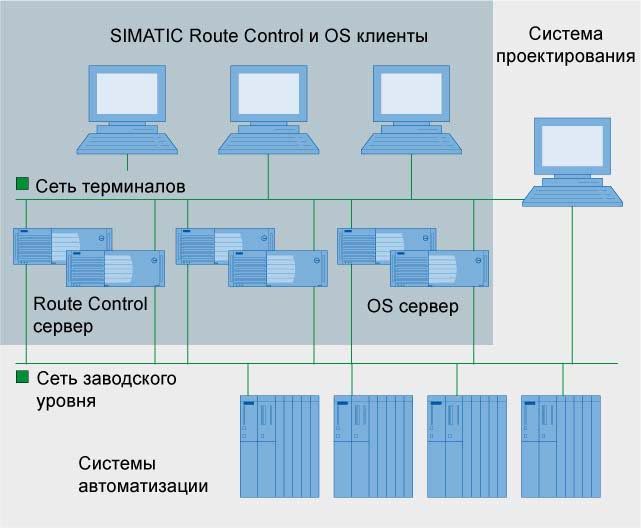

Распределенные многопользовательские системы с архитектурой клиент/сервер, расширяемые до 32 клиентов на сервер, типичны для автоматизации транспортировки материала с SIMATIC Route Control. В большинстве случаев возможна работа с RC Server, Batch Server и OS Server на общем аппаратном обеспечении. Однако доступность и производительность могут быть больше, если каждый компонент располагается на собственном сервере. Доступность RC сервера может быть увеличина использованием редундантного сервера. SIMATIC PCS 7 поддерживает мульти-компьютерные системы - до 12 пар серверов.
Route Control Client представлен Route Control Center (RCC). RCC может инсталлироваться на OS Client, Batch Client или отдельное клиентское аппаратное обеспечение.
RC server и OS/RC одиночная станция может подсоединяться к полевой шине Industrial Ethernet через сетевые карты CP 1613 A2/1623 или простую карту FastEthernet с BCE (подходит для коммуникации до 8 контроллеров, не резервированных систем).
IE версии SIMATIC PCS 7 Workstation для одиночных станций и серверов оснащаются сетевыми картами CP 1613 A2 с коммуникационным программным обеспечением S7 1613. Когда используются резервированные контроллеры, SIMATIC PCS 7 Workstation требует коммуникационного программного обеспечения S7 REDCONNECT вместо коммуникационного программного обеспечения S7 1613. S7 REDCONNECT PowerPack подходит для обновления коммуникационного программного обеспечения (заказные данные смотрите в теме "Коммуникации", раздел "Industrial Ethernet, системные соединения PCS7 систем".
Резервируемость
RC резервируемый сервер поддерживается программным обеспечением SIMATIC Route Control Server.
Другие программные компоненты или отдельные соединения между двумя серверами, как в случае с OS резервируемыми серверами или резервируемыми batch серверами, не требуются.
При помощи программного обеспечения SIMATIC Route Control Server , два резервируемых RC сервера осуществляют взаимный мониторинг в процессе работы. Если активный сервер выходит из строя, резервируемый партнер немедленно становится мастером и принимает на себя работу. RC клиенты, в этом случае, автоматически переключаются на новый мастер-сервер. После восстановления работоспобности неисправного RC сервера, выполняется синхронизация данных с активным сервером, с сохранением последнего в качестве мастера.
Для получения информации и компонентов для резервированной полевой шины (терминальная и полевая шины), см. "Коммуникации, Industrial Ethernet" в теме "Введение" и "Системные соединения PCS7 систем".
Опции расширения
Базовое аппаратное обеспечение расширяется следующими опциями, в соотствии с требованиями заказчика и того, в качестве чего оно используется - RC одиночая станция, RC сервер or Batch клиент:
- Графическая карта с несколькими портами, для подсоединения до 4 мониторов
- Мониторы контроля технологического процесса (см. глава "SIMATIC PCS 7 Industrial Workstation", раздел "Мультимониторные графические карты и мониторы процесса")
Мультимониторные графические карты "2 экрана" и "4 экрана" предлагаются для многоканальной работы OS/RC одиночной станции или клиента с количеством мониторов от 2 до 4. Используя многомониторную графическую карту, визуализация цеха/установки может быть разделена между 2-4 мониторами станции оператора, используя различные виды. На всех этих отдельных секциях какого либо цеха, работа возможна с помощью только одной клавиатуры или мыши.
Примечание:
Т.к. все сообщения от SIMATIC Route Control обрабатываются в операторских системах, нет необходимости использования сигнальных модулей.
Требования для выбора систем автоматизации
SIMATIC Route Control может работать вместе с контроллером WinAC Slot 416 в SIMATIC PCS 7 BOX 416/LAB (до 30 одновременных материальных потоков) и со следующими системами автоматизации SIMATIC PCS 7 process control system:
- AS 416-3 (до 30 одновременных материальных потоков)
- AS 417-4
- AS 417H
Безопасные системы автоматизации, например AS 417F/FH, не могут быть использованы для управления транспортными потоками с SIMATIC Route Control.
