Комбинация приборов для измерения и регулировки температуры

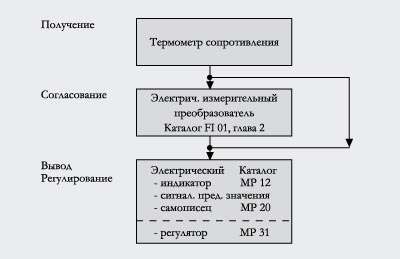

Комбинация приборов, с термометром сопротивления в качестве датчика
Примеры монтажа и материал защитных трубок
|
Место измерения |
Макс. раб. темп. в °C (°F) |
Материал защитной трубки Название |
Nr. мат. |
|---|---|---|---|
|
A. Паротурбинные электростанции |
|||
|
Водо- и паропроводы (ввинчивающиеся и приварные термометры) |
300 (572) |
Бронза Sn Bz 6 (только для воды) |
2.1020 |
|
400 (752) |
St 35.8 |
1.0305 |
|
|
540 (1004) |
13 CrMo 44 |
1.7335 |
|
|
570 (1058) |
10 CrMo 9 10 |
1.7380 |
|
|
Дымовой газ |
550 (1022) |
St 35.8, эмалир. |
1.0305 |
|
Линии для смеси угольной пыли и воздуха |
100 (212) |
St 35.8 (с отбойником) |
1.0305 |
|
Водоподготовка |
30 (86) |
X 6 CrNiTi 18 10 or |
1.4541 |
|
B. Производство бумаги |
|||
|
в бумажной массе (ролл, чан, рафинер) |
60 (140) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
C. Производство технической целлюлозы |
Во всех резервуарах с внутренней обшивкой только фланцевые термометры |
||
|
1. Сульфитная целлюлоза |
|||
|
Варочная кислота в варочном аппарате, Peetz-резервуары и кислотная башня |
150 (302) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
Гипохлоритная башня, щелочная башня |
40 (104) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
Выпарная щелочь для сульфитной щелочи, теплообменники, подогреватели и щелочные сборные резервуары |
140 (284) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
2. Сульфатная целлюлоза |
|||
|
Варочный аппарат, нагреватель щелочи Резервуары черной, зеленой и белой щелочи |
в варочном аппарате 180 (356) иначе 80(176) |
X 6 CrNiTi 18 10 or |
1.4541 1.4571 |
|
Белильня целлюлозы (имеются сырые газы хлора) |
40 (104) |
Hastelloy C (59 Ni; 16 Mo; 15,5 Cr; 5,5 Fe; 3,8 W) или X 6 CrNiMoTi 17 122 с защитной гильзой из Ti |
1.4571 |
|
Выпарная щелочь для сульфатной щелочи, теплообменники, подогреватели и щелочные сборные резервуары |
140 (284) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
D. Красильные фабрики |
|||
|
Джиггер, красильные автоматы непрерывного действия |
110 (230) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
E. Пищевая промышленность |
|||
|
1. Пивзавод |
|||
|
Варочная вода |
80 (176) |
бронза Sn Bz 6 или X 6 CrNiTi 18 10 |
2.1020 |
|
Затор |
|||
|
100 (212) |
бронза или X 6 CrNiTi 18 10 |
1.4541 |
|
4 (39,2) |
X 6 CrNiTi 18 10 |
1.4541 |
|
2. Производство сахара |
|||
|
Удаление солей из сахарного сиропа |
100 (212) |
X 6 CrNiTi 18 10 |
1.4541 |
|
3. Производство питательных сред |
|||
|
Удаление солей из молочной сыворотки |
20 (68) |
X 6 CrNiTi 18 10 |
1.4541 |
|
4. Солодоварня |
|||
|
Мягкая вода |
100 (212) |
бронза Sn Bz 6 |
2.1020 |
|
5. Производство дрожжей |
|||
|
Охлаждение дрожжей |
4 (39,2) |
X 6 CrNiTi 18 10 |
1.4541 |
|
Брожение дрожжей |
33 (91,4) |
X 6 CrNiMoTi 17 122 |
1.4571 |
|
F. Химия и нефтехимия |
|||
|
Для многих целей могут использоваться коррозиостойкие стали, материалы Nr. 1.4541 и 1.4571. Многообразие измеряемых веществ в этих областях промышленности часто затрудняет выбор определенных материалов защитных трубок. В этом случае мы рекомендуем связаться с нашими инженерами. |
|||
