Измеряемое вещество через приемный патрубок попадает на чувствительную пластину, вызывая её механическое отклонение.
После пластины вещество беспрепятственно движется дальше, т.е. прерывания процесса движения вещества не возникает.
Горизонтальная составляющая этого отклонения преобразуется в электрический сигнал, либо ячейкой типа LVDT
(дифференциальный трансформатор), либо весоизмерительной тензо ячейкой. Сигнал с ячейки передается на электронный измерительный преобразователь, на дисплее которого непрерывно отображаются значения расхода и суммарного количества вещества.
Т.к. измеряется только горизонтальная составляющая силы ,любые вертикальные усилия, возникающие из-за налипаний материала на пластине вне области падения, не влияют на измерение. Т.к. в приборе отсутствует дрейф нуля, частые калибровки прибора не требуются. Для правильного выбора расходомера необходимо заполнить опросный лист на стр. 55, и отправить его в представительство Siemens Milltronics.

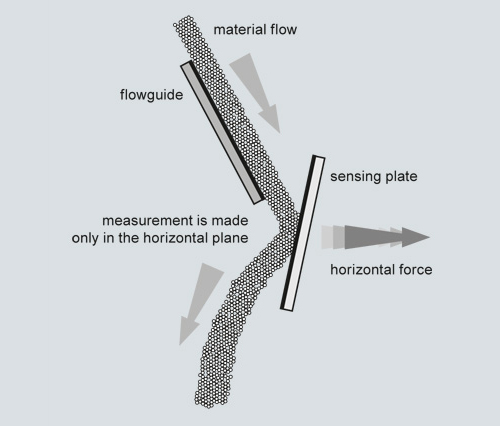

Принцип работы

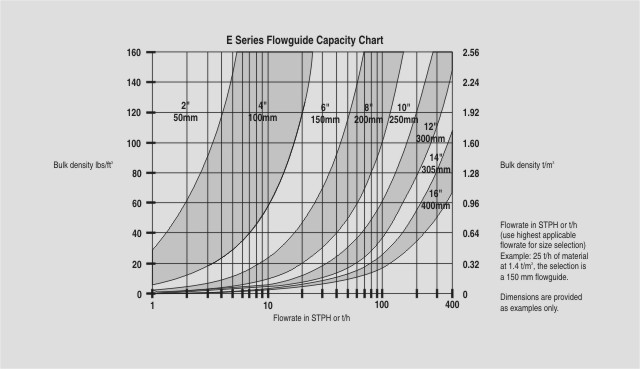

Таблица выбора приемных патрубков
