Нижеследующая таблица перечисляет список компонентов, требующихся для резервированных одноместных OS станций или резервированных пар серверов в зависимости от определенных критериев:
|
До 8 AS на одноместную станцию/пары серверов |
От 9 до 64 AS на одноместную станцию/пары серверов |
Мин. 1 F система AS |
|||
|---|---|---|---|---|---|
|
SIMATIC PCS 7 Industrial Workstation, одноместная станция или сервер, альтернативы |
Вкл. FastEthernet сетевые карты и BCE |
2 |
- |
- |
|
|
Вкл. CP 1613 и S7 1613 software |
2 (альтернатива BCE) |
2 |
2 |
||
|
SIMATIC PCS 7 Single Station/Server Redundancy V7.0 (включая RS 232 синхронизирующий кабель) |
1 |
1 |
1 |
||
|
S7-REDCONNECT Upgrade |
-- |
-- |
2 |
||
|
Подключение резервированной заводской шины |
BCE |
Desktop сетевая карта |
2 |
- |
- |
|
CP 1613 |
CP 1613 коммуникационный процессор |
2 (альтернатива BCE) |
2 |
2 |
|
|
S7 1613 software |
2 (альтернатива BCE) |
2 |
- |
||
|
S7 REDCONNECT software |
- |
- |
2 |
||
|
Подключение резервированной заводской шины |
SIMATIC PCS 7 Redundant Terminal Bus Adapter Package |
2 |
2 |
2 |
|
Подключение заводской шины
Системы управления (одноместные станции или сервера) обмениваются данными с системами автоматизации посредством Industrial Ethernet заводской шины. Необходимо обратить внимание на следующие моменты при построении резервированных конфигураций:
- BCE обмен через FastEthernet адаптеры в целом достаточно даже для резервированных станций. До 8 систем автоматизации могут подключаться на одну пару серверов.
- Обмена данными с использованием CP 1613 требуется в случае где
- подсоединяется система автоматизации ПАЗ, или
- количество станций автоматизации превышает 8 на одну OS станцию.
- В комплект поставки станции с CP 1613 включена и поддержка и S7-1613 ПО. Если требуется подключить станцию автоматизации дублирования/ПАЗ, требуется дополнительное ПО S7-REDCONNECT. В этом случае необходимо дополнительно заказать S7-REDCONNECT upgrade.
- Если станция с BCE интерфейсом обновляется до резервированной системы с подключением к дублированой/ПАЗ системе автоматизации, S7-REDCONNECT ПО требуется в дополнении к CP 1613.
- Если заводская шина проектируется как резервированное двойное кольцо, вам потребуется 2 интерфейсных модуля (2 x FastEthernet card или 2 x CP 1613) на одноместную OS станцию или OS сервер.

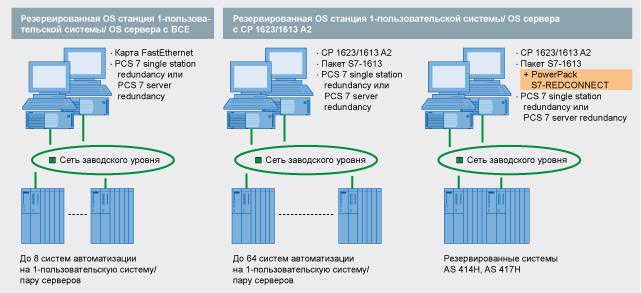

Connection of redundant OS single stations / OS servers on the plant bus
Подключение терминальной шины (OS-LAN)
Вы можете подключать клиентов и сервера к нерезервированной терминальной шине (OS LAN) используя интегрированный в материнскую плату сетевой Ethernet интерфейс или другой сетевой адаптер. При построении резервированной терминальной шины, где оба кольца объединяются вместе через пару коммутаторов, каждая станция должна подключаться к обоим кольцам с использованием SIMATIC PCS 7 сетевым адаптерным набором. SIMATIC PCS 7 сетевой адаптерный набор состоит серверных и клиентских сетевых интерфейсных карт (детали конфигурации см. в руководстве "SIMATIC PCS 7 V7.0 fault-tolerant process control systems").
