Пакет подключения для PCS 7/TM-OS V3.0
Пакет подключения для PCS 7/TM-OS позволяет выполнять удобное конфигурирование станций оперативного управления для организации обмена данными с другими системами через шину заводского уровня CS 275. Пакет содержит различные DLL каналы и TM Manager. DLL каналы адаптируют сообщения TELEPERM M к специфичным структурам и процедурам обработки данных OS-станций путем преобразования протоколов. TM Manager используется для конфигурирования систем и обеспечивает поддержку следующих функций:
- ORPA Import
Функция ORPA Import создает (в станции оператора) для TELEPERM M стандартные и пользовательские блоки структуированных переменных в соответствии с данными системы автоматизации, определенными с помощью инструментальных средств конфигурирования PROGRAF AS+. Параметры импорта могут модифицироваться с использованием фильтров и диалогового окна. - Block Import
Функция Block Import создает (в станции оператора) для TELEPERM M стандартные и пользовательские интерфейсные блоки для типов блоков, определенных с помощью PROGRAF AS+. Параметры импорта могут модифицироваться с использованием фильтров и диалогового окна. - Connection Import
Функция Connection Import генерирует соединения в каналах CS 275 системы TELEPERM M. Для передачи статусных сигналов или текстовых сообщений могут быть установлены соответствующие флаги и загружены в выбранную систему автоматизации. - Signal Generator
Функция Signal Generator определяет экземпляры блоков, которые были загружены в станцию оператора, и генерирует сигналы для этих блоков в AlarmLogging. Тексты сообщений могут настраиваться. Тип и класс сигнала для MKS блоков может быть определен битом. - Batch Import
Функция Batch Import объединяет BATCH-конфигурацию в SIMATIC Manager и в TELEPERM M, а также готовит данные для SIMATIC BATCH data household.
Пакет подключения для PCS 7/TM-OS поставляется в 3 версиях, поддерживающих различные системы автоматизации нижнего уровня управления TELEPERM M:
- AS 23x/AS x88
для систем автоматизации AS 215, AS 230, AS 230 K, AS 235, AS 235 K, AS 235 H, AS 388/TM, AS 488/TM, а также для SIMATIC S5-150U/S5-155U - AS 220
для систем автоматизации AS 220 S, AS 220 K, AS 220 H - AS 220/AS 23x/AS x88
для всех перечисленных выше систем автоматизации
Обновление пакета подключения до уровня PCS 7/TM-OS V3.0
Обновление пакета подключения, включающее в свой состав пакет программ PCS 7/TM-OCX, позволяет модернизировать пакеты соединений WinCC/TM V1.0x или PCS 7/TM-OS V2.x. Один пакет обновления необходим для каждой PCS 7/TM-OS станции (станции однопользовательской системы, терминала оператора или сервера). Заказной номер пакета обновления зависит от типа инсталлированной платформы (тип пакета подключения для PCS 7/TM-OS и/ или пакета программ PCS 7/TM-OCX (NORA)).
Пакет программ PCS 7/TM-OCX (NORA) V3.0

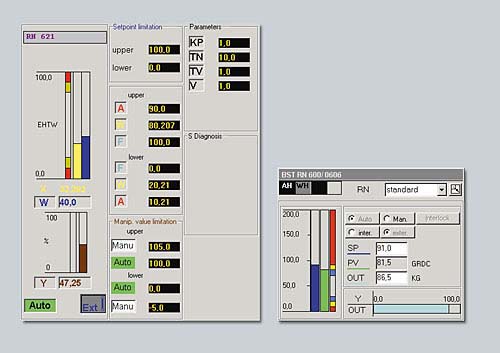

Лицевая панель (для блока RN) на экране TELEPERM M NORA (слева) и PCS 7(справа)
Пакет программ PCS 7/TM-OCX (NORA) включает в свой состав:
- Шаблоны для стандартного отображения функциональных блоков, выполняемых системами автоматизации TELEPERM M AS на различных иерархических уровнях (отображение символов/ групповые дисплеи/ циклическое отображение)
- Шаблоны PCS 7 для визуализации драйвер-блоков системы ввода-вывода TELEPERM M
Шаблоны для стандартных функциональных блоков систем автоматизации интегрируются в стандартные экраны станции оператора OS 525 системы TELEPERM M или в стандартные экраны PCS 7. Они обеспечивают многоязыковую поддержку и позволяют производить переключение между немецким, английским или французским языком. Электронная документация на немецком и английском языке поставляется на компакт диске.
Между шаблоном и стандартным функциональным блоком системы автоматизации устанавливаются необходимые соединения. Для работы с переменными процесса используется графические элементы Object Control ActiveX (OCX).
Таким образом, пакет PCS7/TM-OCX (NORA) позволяет не только выполнять простое конфигурирование изображений, но и позволяет существенно ускорить и упростить процессы конфигурирования станции оператора в целом.
Для некоторых стандартных функциональных блоков систем автоматизации пакет PCS 7/TM-OCX (NORA) позволяет использовать шаблоны не только для PCS 7, но и шаблоны для TELEPERM M NORA. Оба типа шаблонов могут использоваться одновременно на одном и том же компьютере. При этом Вы можете использовать экраны только одного типа блоков для функции "Select display using measuring point".
Пакет проектирования OS для модернизации TM
Комплект подключения PCS 7/TM-OS для AS 23x/488 и программное обеспечение проектирования OS PCS 7 для 2,000 PO/RC 64K являются предпочтительными версиями для связки с "OS Engineering for TELEPERM M Migration“.
При необходимости количество конфигуриуемых прозводственных объектов (РО) и переменных может быть увеличено за счет приобретения дополнительного пакета PCS 7 Engineering Power Pack.
Пакет "OS Engineering for TELEPERM M Migration“ может использоваться совместно с SIMATIC PCS 7/TM-OS Server IL 40 S BCE и пакетом PROGRAF AS+/NT, используемыми для конфигурирования AS/OS инженерных станций для подсистем, связанных шиной заводского уровня CS 275. В случае модернизации до уровня SIMATIC PCS 7 и замены существующих систем автоматизации TELEPERM M системами автоматизации SIMATIC PCS 7 с сохранением существующих систем распределенного ввода-вывода инженерные станции могут быть расширены программным обеспечением проектирования систем автоматизщации PCS 7. Интерфейс шины заводского уровня PCS 7 Industrial Ethernet, необходимый для организации обмена данными между инженерной станцией и системами автоматизации, включен в комплект поставки SIMATIC PCS 7/TM-OS Server IL 40 S BCE.
