8GS4 016-1

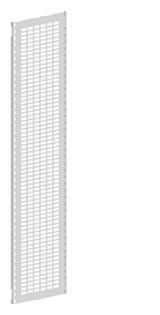

Монтажная плата для телекоммуникационных блоков

• из перфорированной листовой стали
• с закладными гайками и приспособлениями быстрого фиксирования
• с 1 комплектом закладных гаек M5, ширина 250 мм

Высота

• 900 mm

8GS4 016-1

• 1050 mm

8GS4 016-2

• 1200 mm

8GS4 016-3

• 1350 mm

8GS4 016-4

8GK9 920-0KK21

Закладные гайки для перфорированных плат

Версии

• M6 (1 комплект = 10 штук)

8GK9 920-0KK21

• M5 (1 комплект = 10 штук)

8GK9 920-0KK22

• M4 (1 комплект = 10 штук)

8GK9 920-0KK23

8GK9 650-0KK00

Держатели сборных шин

с соответствующим несущим стальным листом

Версии

• 1 полюсный

• для медных сборных шин 12 x 5 (10) мм, 20 x 5 (10) мм, 30 x 5 (10) мм
• Высота 150 mm

5SH3 506

• 5-полюсный

• расстояние между сборными шинами 40 мм
• для медных сборных шин 12 х 5 (10) мм
• для монтажа предохранителей выключателей разъединителей 3NP
• Высота 300 mm

8GK9 650-0KK00

• 3-полюсный

• расстояние между сборными шина 60 мм
• для медных сборных шин 12 5 (10) mm, 20 5 (10) mm,
• 30 5 (10) mm

8GK9 711-0KK03

Медные сборные шины

Версии

• поперечное сечение 12 х 5 мм, сила тока 250 A

• длина 250 mm

8GK9 731-0KK10

• длина 500 mm

8GK9 731-0KK20

• длина 750 mm

8GK9 731-0KK30

• длина 1000 mm

8GK9 731-0KK40

• длина 1250 mm

8GK9 731-0KK50

• поперечное сечение 20 х 5 мм, сила тока 320 A

• длина 250 mm

8GK9 733-0KK10

• длина 500 mm

8GK9 733-0KK20

• длина 750 mm

8GK9 733-0KK30

• длина 1000 mm

8GK9 733-0KK40

• длина 1250 mm

8GK9 733-0KK50

• поперечное сечение 30 х 5 мм, сила тока 450 A

• длина 250 mm

8GK9 735-0KK10

• длина 500 mm

8GK9 735-0KK20

• длина 750 mm

8GK9 735-0KK30

• длина 1000 mm

8GK9 735-0KK40

• длина 1250 mm

8GK9 735-0KK50

8GK9 910-0KK30

Опоры для крышки незадействованных модулей

• удлиненное исполнение
• материал: пластмасса
• 1 комплект = 4 штуки

8GK9 910-0KK30

8GK9 910-0KK10

Шина N-/PE

• для установки на вертикальные траверсы
• с 2 х 29 зажимами
• 16 mm²
• длина 250 mm

8GK9 910-0KK10

8GK9 910-0KK11

Шина N-/PE во втычном исполнении

Версии

• с 6 ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK11

• шина PE с 6 ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 и  шина N с 2 винтовыми зажимами от 2,5 до 16 мм2 и 10 втычными зажимами от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9 910-0KK12

8US19 21-2AA00 ... AD00

Клеммы для присоединения проводов круглого сечения

Версии

• толщина шины 5 мм

• поперечное сечение присоединения 1.5 ... 16 mm²

8US1 921-2AA00

• поперечное сечение присоединения 1.5 ... 35 mm²

8US1 921-2AB00

• поперечное сечение присоединения 16 ... 70 mm²

8US1 921-2AD00

• поперечное сечение присоединения 16 ... 120 mm²

8US1 921-2AC00

• толщина шины 10 мм

• поперечное сечение присоединения 1.5 ... 16 mm²

8US1 921-2BA00

• поперечное сечение присоединения 1.5 ... 35 mm²

8US1 921-2BB00

• поперечное сечение присоединения 16 ... 70 mm²

8US1 921-2BD00

• поперечное сечение присоединения 16 ... 120 mm²

8US1 921-2BC00

8GK9 920-0KK24

Комплект запасных дверных шарниров

• для распределительных шкафов напольного и настенного исполнения
• 1 комплект = 2 штуки

8GK9 920-0KK24

8GK9 301-2KK01

8GK9 103-0KK10

Перегородки

• для оптического и пространственного разделения различных потенциалов
• материал: пластмасса
• для конструктивной глубины шкафа 210 мм

Версии

• вертикальные

• высота 300 mm

8GK9 301-2KK01

• высота 450 mm

8GK9 301-3KK01

• высота 600 mm

8GK9 101-4KK01

• высота 750 mm

8GK9 101-5KK01

• высота 900 mm

8GK9 101-6KK01

• высота 1050 mm

8GK9 101-7KK01

• высота 1200 mm

8GK9 101-8KK01

• высота 1350 mm

8GK9 102-8KK01

• горизонтальные

• ширина 250 mm

8GK9 103-0KK10

• ширина 500 mm

8GK9 103-0KK20

• ширина 750 mm

8GK9 103-0KK30

8GK9 910-0KK00

Полоса-заглушка

цвет RAL 7035 (цвет: светло серый)

Версии

• для 12 TE (1 TE = 18 мм)

8GK9 910-0KK00

• длина 1 м, без предварительных насечек для уменьшения длины

8GK9 910-0KK01

Набор соединительных элементов, IP43/IP55

• для установки корпусов рядом друг с другом
• винты, шайбы, гайки и уплотнительная лента, рулон 10 м

8GK9 920-0KK31

Примечание

При электрическом соединении необходим проходной фланец!

8GK9 910-1KK80

Держатель проводов

• для DIN рейкиs
• 1 комплект = 10 штук

8GK9 910-1KK80

8GK9 910-0KK27

Монтажный инструмент ALPHA

• для опор, короткое и длинное исполнение, с эргономичной ручкой

8GK9 910-0KK27

8GK9 910-0KK34

Хомут для установки DIN-рейки

• для утопленной установки DIN рейки (1 комплект = 2 штуки)

8GK9 910-0KK34

DIN-рейка

• изолированная, для утопленной установки
• ширина 250 mm

8GK9 910-0KK35

Винты

• самонарезающие
• M5 x 10
• Большая упаковка: 500 шт.

8GK9 911-0KK00

8GK9 911-0KK01

Сверхглубокие кронштейны

• Регулируемая глубина
• Большая упаковка: 10 шт

8GK9 911-0KK01

8GK9 911-0KK02

Накидываемые сверху кронштейны, универсальные

Большая упаковка: 10 шт

8GK9 911-0KK02

Удлинители поддержки

• 7.5 mm
• Большая упаковка: 100 шт

8GK9 911-0KK03

8GK9 911-0KK05

Изолирующие крепления

• Для изолирующего монтада DIN - реек
• Большая упаковка: 50 шт

Версии

• 12 mm

8GK9 911-0KK04

• 31.5 mm

8GK9 911-0KK05

• 55.5 mm

8GK9 911-0KK06
