Система предохранителей NEOZED
Правильный подвод питания
Все цоколи NEOZED необходимо запитывать снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.
Виды присоединения
Клеммы цоколей NEOZED выполнены в различных вариантах, чтобы максимально удовлетворять требования пользователя.
Клеммы
Клеммы цоколей NEOZED бывают в следующих комбинациях:
KK, SS, KS, BB и R.
Принятое на рынке обозначение означает, например, “KS”= :
Первая буква:
контактный винт, ввод клемма снизу
Вторая буква:
скоба с зажимом, вывод клемма сверху
Функциональность

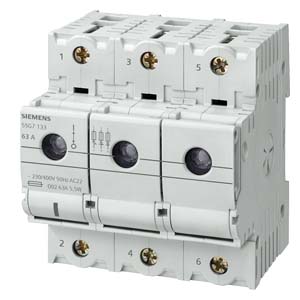

Разъединители нагрузки MINIZED принадлежат к семейству предохранителей NEOZED. При выключении они полностью размыкают фазу на вводе и выводе разъединителя нагрузки. Устройства предназначены для использования предохранительных вставок NEOZED.
Механическая блокировка препятствует включению неправильно установленных предохранительных вставок
NEOZED. Включение возможно только в том случае, если плавкие вставки предохранителей NEOZED ввернуты или вставлены
надлежащим образом.
Линейка продуктов
- MINIZED выключатель-разъединитель D01, выдвижное исполнение, 55 mm установочная глубина
- MINIZED выключатель-разъединитель D02, выдвижное исполнение, 55 mm установочная глубина
- MINIZED выключатель-разъединитель D02, выдвижное исполнение, 70 mm установочная глубина
Универсальное применение
Разъединители нагрузки MINIZED D02 могут принимать как предохранительные вставки D02, так и предохранительные вставки
D01. При использовании предохранительных вставок D01, в зависимости от исполнения, применяются различные варианты:
либо в резьбовую крышку помещается специальная фиксирующая пружина, либо в выдвигающуюся часть вставляется переходник.
Ошиновка
У разъединителей нагрузки MINIZED D02 вводные и выводные зажимы одинаковы и могут подключаться к сборным шинам. Подвод питания и/или ошиновка может осуществляться по выбору снизу либо сверху.
