Модель навесного монтажа IP44
При установке датчиков во вспомогательных строениях и на наружных стенах домов предпочтение отдается открытой установке.

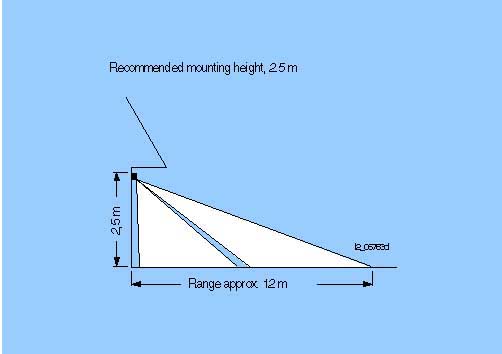

Степень защиты, высота установки
Степень защиты данной модели соответствует IP44 согласно DIN 40 050, EN 60 529 или IEC 529, предпочтительная высота установки составляет 2.5 m.
Зона чувствительности/охвата
В зависимости от цели применения инфракрасные датчики движения DELTA matic могут иметь следующие зоны чувствительности и охвата:
- 130°
- 230°
- 270°

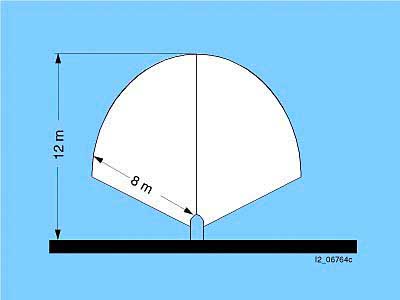

Зона чувствительности/охвата 130°

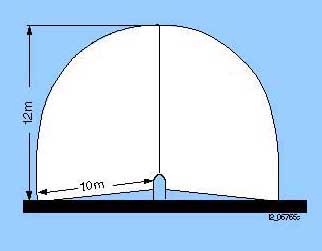

Зона чувствительности/охвата 230°

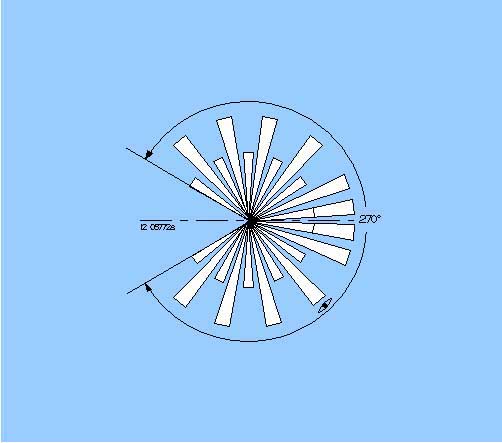

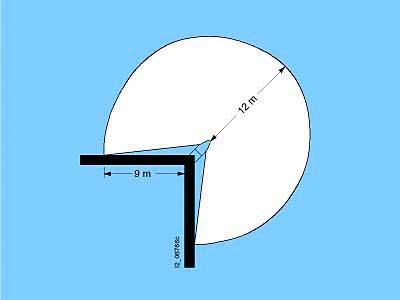

Зоначувствительности/охвата 270° и расстояние срабатывания 12 m
Возможные применения

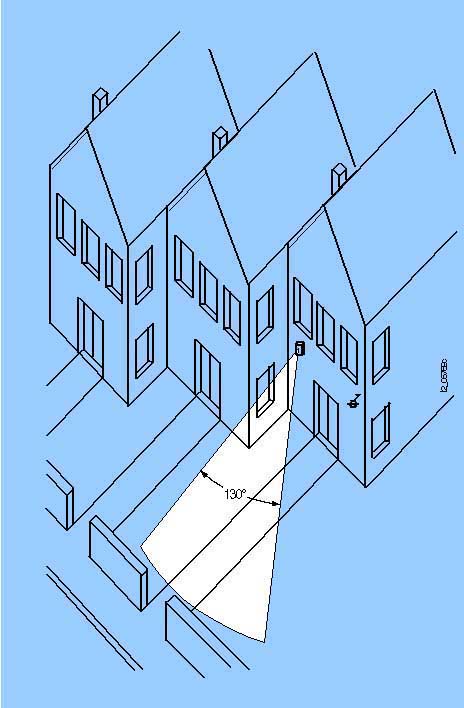

DELTA matic 130°, идеальный датчик для охвата узких зон

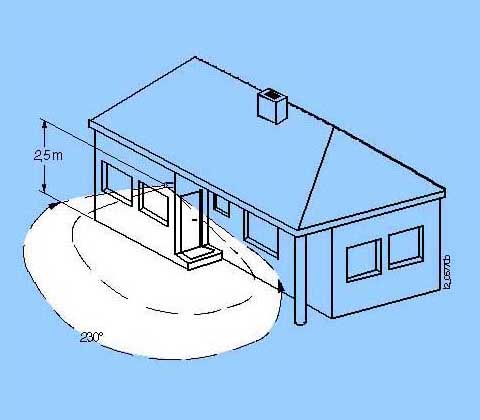

DELTA matic 230°, идеальный датчик для охвата одной стороны здания размером макс. 2 x 10 m, без "мертвого" угла

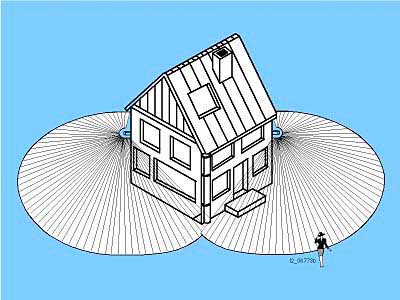

DELTA matic 270°, идеальный датчик для одновременного охвата двух строн одного здания
Зона чувствительности и охвата в трех отдельных сектрах
Зона чувствительности 230° может разделятьсяна два, а зона чувствительности 270° - на три отдельных сектра (см. внизу). Как зону, таки расстояние срабатывания датчика можно изменять путем поворота оптического устройства на шариковой головке. Наклонив оптическое устройство, например вертикально вниз, можно сократить расстояние срабатывания (см. внизу).

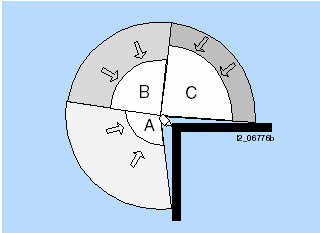

Разделение зоны чувствительности/охвата 270° на три отдельных сектора

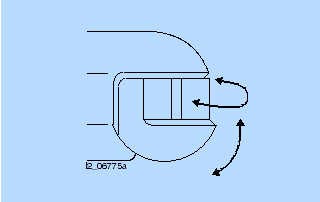

Настройка зоны чувствительности/охвата путем поворота оптического устройства в горизонтальной, а дальности действия - в вертикальной плоскости
Регулировки зоны чувствительности/охвата с помощью шторок
При необходимости перекрыть часть оптического устройства датчика, чтобы он не срабатывал под действием случайных помех, например качающихся на ветру деревьев или кустов, могут быть использованы специальные укороченные шторки на фиксаторах. Для того, чтобы индивидуально сузить зону охвата датчика, используются полноразмерные шторки.

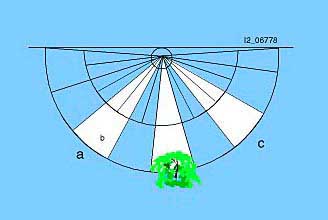

Перекрытие определенных участков оптического устройства датчика (отмечены темным цветом) с помощью шторок на фиксаторах на примере датчика с зоной действия 230°
