Дверные поворотные приводы
Силовые автоматические выключатели с поворотным приводом могут встраиваться в коммутационный шкаф и управляться снаружи дверным поворотным приводом.
При закрывании двери коммутационного шкафа привод входит в зацепление с автоматом. Когда силовой автоматический выключатель включается, соединительный элемент осуществляет блокировку и предотвращает случайное открывание двери. Обслуживающий персонал может снять эту блокировку. В отключенном положении поворотный привод может быть предохранен от повторного включения тремя висячими замками. При этом случайное открытие двери тоже невозможно.

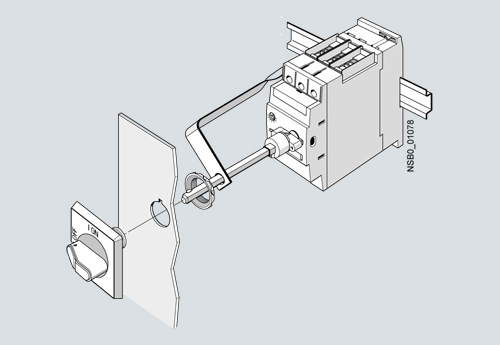

Дверной поворотный привод 3RV19 26-0K

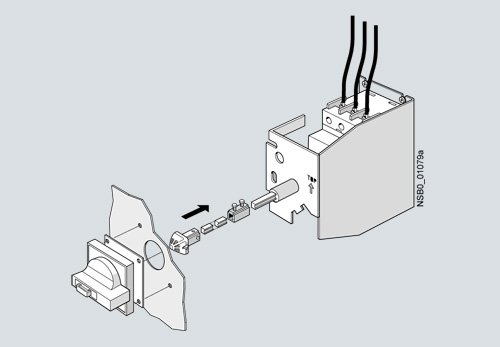

Дверной поворотный привод для сложных условий эксплуатации 3RV19 26-2B
Дистанционные моторные приводы
Силовые автоматические выключатели 3RV1 - это коммутационные аппараты с ручным управлением. Они отключаются при перегрузке и коротком замыкании. Возможно преднамеренное дистанционное расцепление при помощи независимого расцепителя или минимального расцепителя. Однако повторное включение может производиться только непосредственно на силовом автоматическом выключателе.
При помощи моторного привода эти выключатели могут включаться и отключаться электрическими командами. Благодаря этому возможно отключение потребителя или установки от сети и повторное включение с пульта управления.

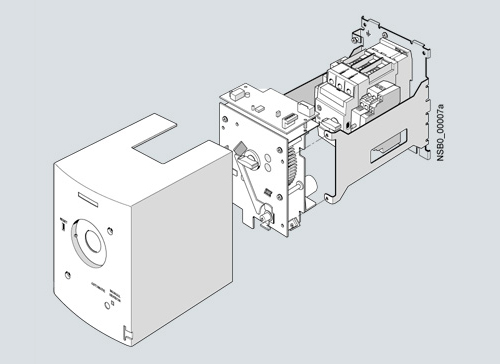

Моторный привод поставляется для силовых автоматических выключателей типоразмера S2 ('птах. = 50А)и83(/птах.= 100А)на управляющие напряжения АС 230 В и DC 24 В. Силовой автоматический выключатель вставляется в дистанционный моторный привод, как показано на обзорном чертеже.
Силовой автоматический выключатель с дистанционным моторным приводом в положении „MANUAL" может коммутироваться на месте. В положении „AUTOMATIC" силовой автоматический выключатель коммутируется по электрическим командам. Минимальная длительность команд на коммутацию должна быть не менее 100 мс. Дистанционный моторный привод включает силовой автоматический выключатель
максимум за 1 секунду. При исчезновении напряжения в процессе коммутации силовой автоматический выключатель гарантированно остается во включенном или, соответственно, в отключенном состоянии.
Функция возврата в исходное состояние
Кнопка RESET, находящаяся на приводе с двигателем, служит для возврата в исходное состояние сигнального выключателя 3RV19 21-1М, если он установлен.
