- Быстрое и экономичное подключение датчиков сигналов к программируемым контроллерам.
- При ширине всего лишь 5 мм обеспечивается возможностьподключения датчиков приближения с количеством проводов до 3-х, плюс экран.
- Подключение выполняется наглядно, просто и надежно благодарятому, что:
- Осуществляется фронтально
- Места подключения различаются по цвету
- Провода сечением 0.08 до 1.5 мм2 фиксируется пружинным зажимом без обжимных гильз. .
- Светодиоды показывают коммутационные состояния, а также наличие напряжения. Отпадает необходимость в проверке с помощью измерительных приборов.
- Модули соединения экономят время и объем монтажа, поскольку потенциалы клемм (L+, L- и S) соединяются автоматически; принадлежности для перемычек не требуются.

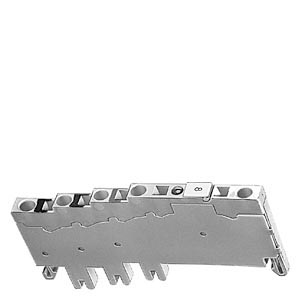

- Модули имеют одну клемму ввода питания и 8 или 17 клемм «датчик-исполнитель» и могут защелкиваться или прикручиваться на несущую рейку шириной 35 мм.
Клеммы ввода питания оснащаются дополнительным минусовым отводом, который может использоваться для питания цифровых блоков входа/выхода с раздельными потенциалами. Таким образом через клемму можно шунтировать массу (М).
При установке желтой РЕ-гильзы 8WA2 827 в зеленый зажим для экранаS можно создать соединение РЕ.
Пружинные колодки 8WA2 86 позволяют создать штекерный 8-полюсный сборный отвод сигнального провода. Незанятые места в модуле соединения могут закрываться 8-секционнойкрышкой 8WA2 847.
