3LD выключатели предназначены для коммутации главных и вспомагательных цепей, но и для коммутации асинхронных электродвигателей и других нагрузок во время обслуживания и ремонтных работ.
3LD выключатели используются как:
- как ON-OFF выключатель
- как EMERGENCY-STOP выключатель
- как главный управляющий выключатель в соответствии с EN 60204-1.
Состав выключателей
Состоит из контактов
Каждый выключатель имеет три смежных контактных элементов1).Четвйртый контакт для коммутации N проводника, непрерывный PE/земля клемник, вспомагательные выключатели (1 NO + 1 NC) могут устанавливаться на любой стороне выключателя. Вспомагательные выключатели работают как ведущие контакты на открытие. При открытии контакт открывается перед главными контактами, так что контактор имеет ёмкость коммутации в цепи и техническое обслуживание или аварийное выключение происходят при нулевом токе. При закрытии вспомагательные выключатели срабатывают позже или вместе с главными контактами.
Состоит из поворотных рабочих механизмов
Поворотные механизмы в выключателях для фронтального или напольного монтажа устонавливаются на дверях шкафа управления, устанавливаются на фронтальной или боковой панели с четырьмя отверстиями или центральным отверстием со стандартным диаметром 22.5 мм и предназначены для управления снаружи. В закрытом положении они могут быть закрыты на три навесных замка под отверстие в 8 мм. Устройствва контроля поворотного дверного механизма доступны дополнительно.
- Индикатор положения выключателя:
Положение выключателя чётко обозначено направлением стрелки "O" для OFF и "I" для ON. - Выключатели для фронтальной установки:
Выключатели для фронтальной установки присоединяются непосредственно к поворотному механизму фиксирующими винтами или - в случае с центральным монтажным отверстием - специальным соединением. - Выключатели для напольного монтажа:
Выключатели для напольного монтажа защёлкиваются на 35 мм стандартные направляющие в соответствии с EN 60715 или винтами устанавливаются на монтажные платы. Силовой привод связан с нижней секцией выключателей через дверное соединение 300 мм валом, которое может быть открыто в нулевом положении. Когда дверь шкафа управления находится в открытом положении, выключатель может быть защищён от случайного срабатывания посредством удаления поворотного вала с нижней часть выключателя. Глубина установки может быть адаптирована к индивидуальным требованиям, регулируя длину поворотного вала. - Выключатели для установки в распределительных щитках:
Выключатели подходят для работы в распределительных щитках и для переключений внутри шкафа. Они имеют крышку и присоединительные размеры согласно DIN 43880 и могут быть установлены под одной крышкой вместе с миниатюрными автоматическими выключателями. Выключатели могут быть закрыты в положении Off на 2 навесных замка под отверстие 6 мм. - Выключатели в формованных пластиковых корпусах:
Для поверхностного монтажа отдельных главных управляющих и EMERGENCY-STOP выключателей, формованный пластиковый корпус обеспечивает степень защиты IP65. Приводы могут быть зафиксированы в положении Off тремя навесными замками под отверстие 8 мм.
Каждый формовой пластиковый корпус содержит N и/или PE/земля клемник.
1) 16 A версия имеет четыре контактных элемента; 3-полюса и 6 главных контактных элементов.
Таблица: Технические характеристики 2
 |
 |
|

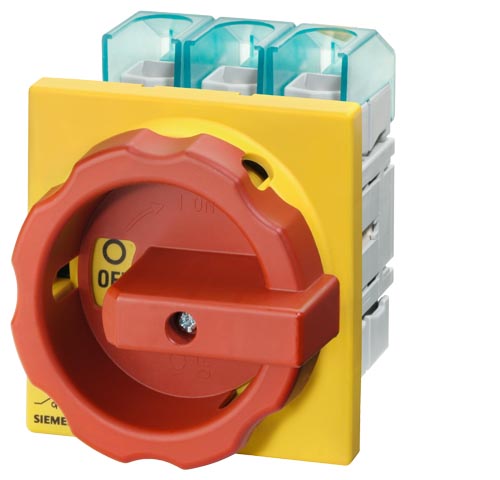

3LD2 704-0TK53 выключатель для фронтального монтажа с поворотным управляющим механизмом |
3LD2 222-0TK1 выключатель для фронтального монтажа с кнопкой |
 |
 |
|

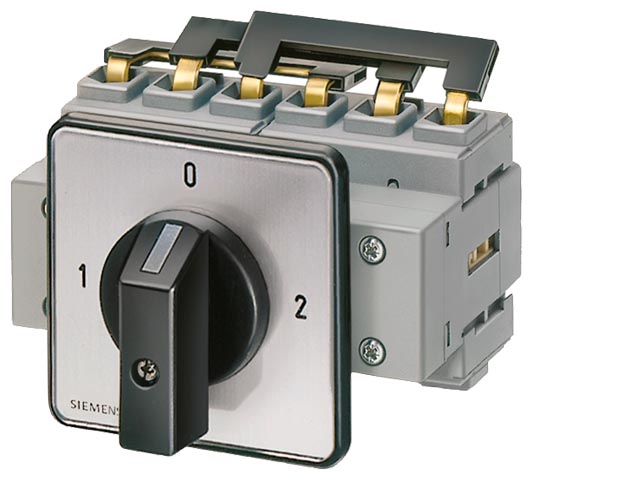

3LD2 122-7UK01 3-полюсный переключающий выключатель для фронтального монтажа с кнопкой |

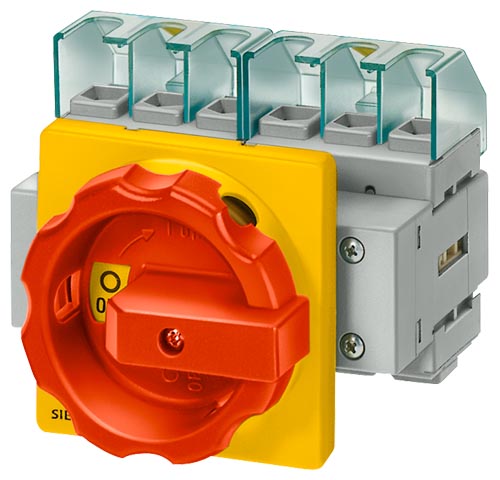

3LD2 103-3VK53 6-полюсный выключатель для фронтального монтажа с поворотным управляющим механизмом |
 |
 |
|

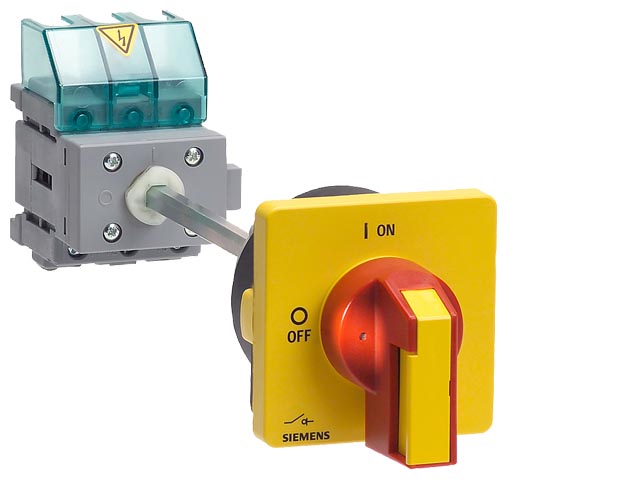

3LD2 144-0TK53 выключатель для напольного монтажа с поворотным управляющим механизмом и дверным соединением |

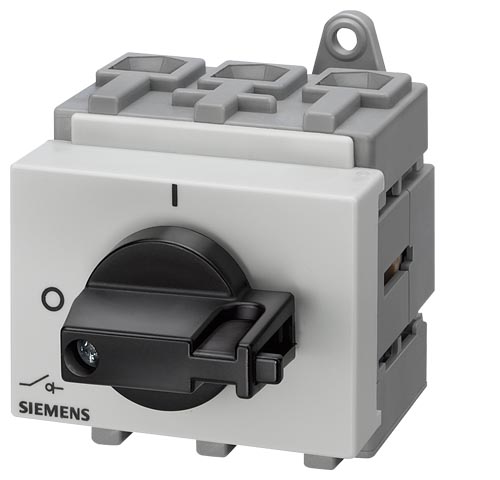

3LD2 530-0TK11 выключатель для монтажа в распределительном щитке с кнопкой |
 |
|
|
3LD2 264-0TB5 выключатель в литом пластмассовом корпусе. |

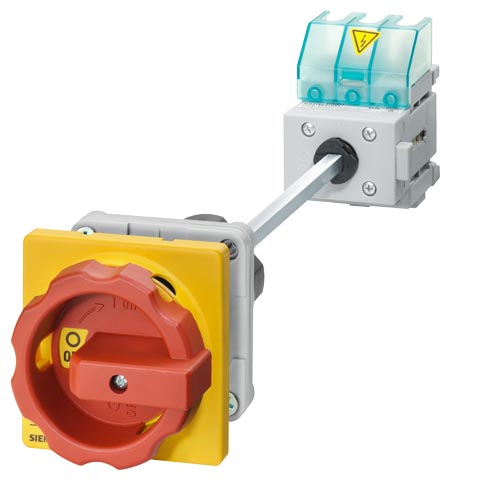

3LD2 217-1TL13 выключатель для напольного монтажа с поворотным управляющим механизмом и дверным соединением |
|
3LD2 265-8VQ51-0AF6 пластиковый изолятор |
3LD2 217-1TL13 выключатель для 250 A напольного монтажа с поворотным управляющим механизмом и дверным соединением |
