Поворотный выключатель может быть задействован так же при закрытой двери шкафа.
Поворотные выключатели доступны для заказа в cтандартном исполнении (STANDART) и в исполнении аварийного выключятеля (EMERGENCY-STOP), ниже приведены отличия данных исполнений выключателя:
- В стандартном исполнении накладная панель серого цвета с черной надписью, наконечник ручки так же серго цвета.
- В аварийном исполнении накладная панель желтого цвета с черной надписью, наконечник ручки красного цвета.
Основные размеры
|
Тип механизма |
Типоразмер |
Усилие включения1) Нм |
Профиль вала мм x мм |
Размер панели мм x мм |
|---|---|---|---|---|
|
8UC71 |
1 |
4 |
6 x 6 |
75 x 75 |
|
8UC72 |
2 |
9 |
8 x 8 |
75 x 75 |
|
8UC73 |
3 |
25 |
10 x 10 or |
100 x 100 |
|
8UC74 |
4 |
40/552) |
12 x 12 |
100 x 100 |
1) Механизмы тестировались с троекратным превышением усилия включения (согласно EN 60947-3). Так же данная проверка производилась и для выключения.
2) Выключение/включение можно производить двумя руками.
Степень защиты
Степень защиты смонтированного изделия, соответствует IP65.
Стандарты
Поворотный механизм ручки 8UC7, соответствует следующим стандартам:
|
IEC 60 204-1, EN 60 204-1, VDE 0113 |
Электрическое оборудование |
|---|---|
|
IEC 60 439-1, EN 60 439-1, VDE 0660 Part 500 |
Низковольтные сборки компонентов |
|
IEC 60 947-3, EN 60947-3 |
Низковольтное оборудование |
Устройсво

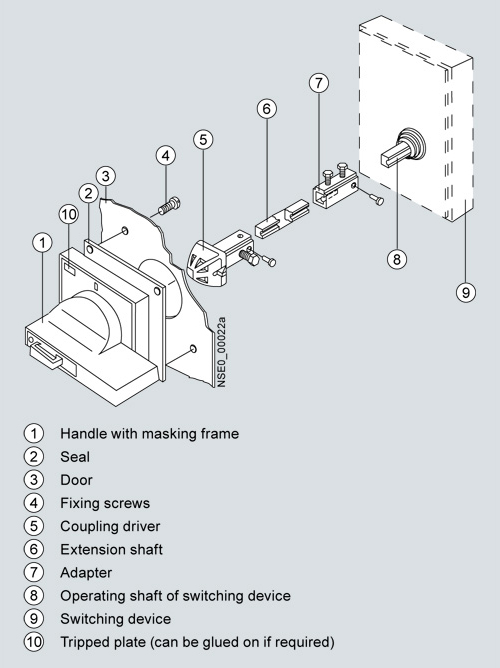

Поворотный механизм состоит: из самой ручки, накладлной панели, для установки на дверь шкафа, соединительного вала (300 мм) и втулок для его крепления и механизма выключателя.
Поворотный механизм для выключателей 3KA/3KL/3KM не имеет соеденительной муфты вала так как вал входит непосредственно в механизм выключателя . Соеденилельные валы длинной 600 мм, так же доступны для заказа.
Проект, схематическое представление
Положения выключателя
В выключателе имеется два положения "0" и "I" , что соответствует положению на 9.00
и 12 часов соответственно.
Положения двухпозиционного выключателя с 90° действующим углом
