Обозначения:

h = Монтажный зажим (10 x)

i = Монтажная рамка

j = Шкаф управления или корпус, куда встраивается устройство

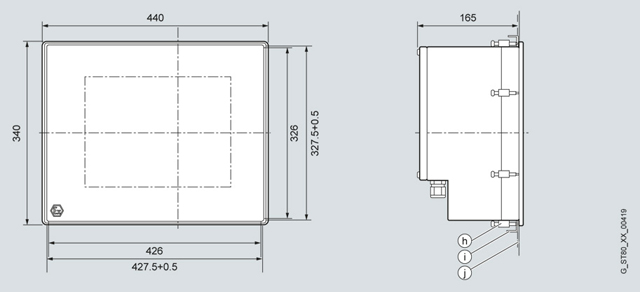

SIMATIC HMI Thin Client Ex 15"

15" сенсорный экран	Ширина в мм	Высота в мм	Глубина в мм
Панель оператора	440	340	165
Инсталляционный вырез	427.5 ± 0.5	327.5 ± 0.5	-

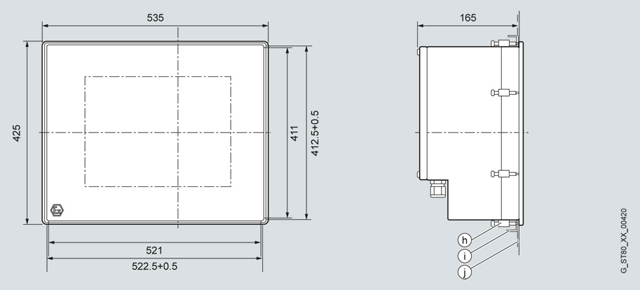

SIMATIC HMI Thin Client Ex 19"

19" сенсорный экран	Ширина в мм	Высота в мм	Глубина в мм
Панель оператора	535	425	165
Инсталляционный вырез	522 ± 0.5	412.5 ± 0.5	-
