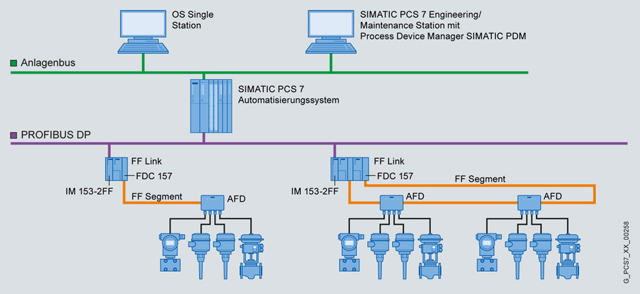

Пример DP/FF маршрутизации с FF Link

С помощью блока связи FF Link в качестве маршрутизатора между PROFIBUS DP и FOUNDATION Fieldbus H1 (FF), полевой сегмент с 31 совместимыми FF-H1полевыми устройствами может интегрироваться в систему управления процессом SIMATIC PCS 7. Модульный FF Link может конфигурироваться различным образом, в зависимости от конфигурации PROFIBUS DP (обычная или резервированная) и FOUNDATION Fieldbus H1 (см. секцию FOUNDATION Fieldbus H1, введени). Один или два IM 153 2 FF интерфейсных модуля сопрягаются с одним или парой соединителей FDC 157.

FF Link является одновременно подчиненным устройством на PROFIBUS DP и мастером FOUNDATION Fieldbus H1. Он разделяет сетевые характеристики, коммуникационные протоколы и время реакции обоих сетей.

FF Link мастер интегрирован в IM 153-2 FF. Обычно IM 153-2 FF использует его для управления коммуникациями на сегменте FOUNDATION Fieldbus H1 в качестве LAS (Link Active Scheduler). В случае ошибок или выхода из строя, резервированный партнерский модуль или устройство с характеристиками резервного мастера ("Backup Link Master") берет управление коммуникациями на себя. Это также позволяет использовать локальные контуры управления в FF полевых устройствах (Control in the Field), независимо от контроллера высшего уровня.
