Режим эксплуатации
Измеренный сигнал от термометра сопротивления Pt100 (2, 3 или 4-провод. схема) усиливается на первом этапе. Напряжение, которое пропорционально входной переменной, затем преобразуется в цифровые сигналы мультиплексором в аналого-цифровом преобразователе. Они преобразуются микроконтроллером в соответствии с характеристиками сенсора и другими параметрами (диапазон измерения, демпфирование, температура окр. среды, и т.п.).
Подготовленный сигнал конвертируется в аналого-цифровом преобразователе в сигнал постоянного тока 4 ... 20 mA, который не зависит от ннагрузки цепи.
EMC-фильтр защищает входные и выходные цепи от электромагнитных помех.

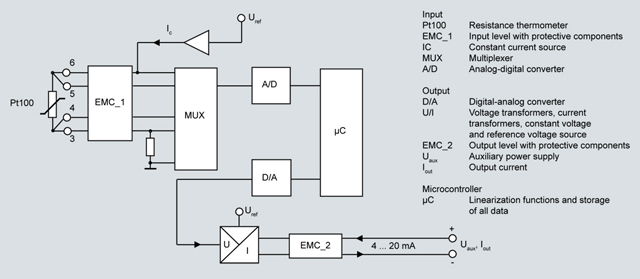

SITRANS TH100 SLIM, структурная схема
