В зависимости от требований, машины включают в себя различные модули, например:
- Размотчик и намотчик или реверсируемый намотчик
- Модуль нанесения
- Модуль ламинирования
- Обработка поверхности
- Контроль натяжения или балерины
- Системы охлаждения, например, охлаждающие ролики
- Сушилки
- Перформация, штампы, пробивка
- Прерывистое покрытие
Решение автоматизации
Пример решения для машины по нанесению покрытия

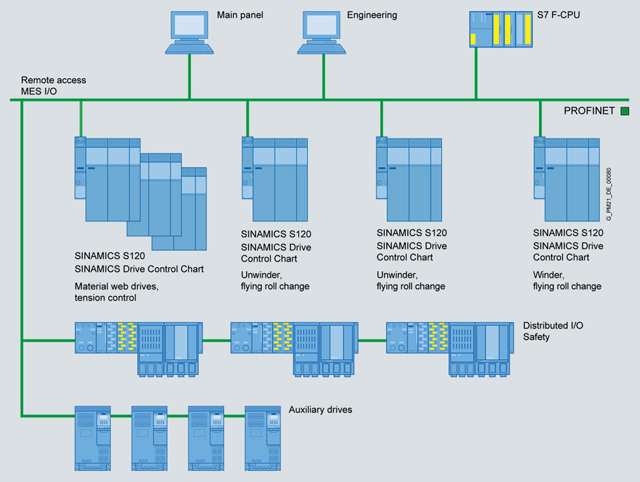

Топология, представленная выше, является примером распределенной автоматической системы для среднего размера машины по нанесению покрытий. Основой является ПЛК SIMATIC S7.
В этом случае ПЛК выполняет логические функции, такие как управление режимами, обслуживание входов/выходов, функции безопасности (опционально с применением SIMATIC S7 F-CPU) и управление вспомогательными приводами.
Направляющие покрытие привода получают задание скорости от ПЛК и работают синхронно.
Внутренняя сеть машины (обмен между ПЛК, приводами, периферией) – это PROFINET. Может быть обеспечен выход и на уровень управления машиной.
Встроенный в привод SINAMICS S120 технологически ориентированный алгоритм реализован с помощью DCC (Drive Control Chart) и блоков соответствующей библиотеки.
В качестве человеко-машинного интерфейса (HMI) используется SIMATIC Panel c WinCC или WinCC flexible.
