Структура решения
Компактные преобразователи SINAMICS S120 используются в качестве привода для проволочных пил. Их модульная конструкция делает эти преобразователи масштабируемой и гибкой по производительности и функциональности системой. В результате, они представляют технически и экономически оптимальное решение, удовлетворяющее требованиям технологии проволочного пиления.
Активные сетевые модули используют в качестве выпрямителя для многоосевых систем. Вся функциональность привода (включая интерфейсы обмена данными с системами высокого уровня) сосредоточена в модуле управления.
Модуль управления CU320-2 обеспечивает высокую скорость управления для многоосевой системы и содержит карту памяти, на которой хранится прошивка и все параметры приводов линии. Диагностика всех элементов приводной системы производится через модуль управления (CU). Он связан с другими компонентами приводной системы по интерфейсу DRIVE-CLiQ.
Двигатели 1PH8 с водяным охлаждением идеально подходят для намотки и размотки, в то время как компактные серводвигатели 1FK7 для укладчиков и балерин. Высокоточная подача слитков выполняется с помощью высокопроизводительных двигателей 1FT7.
Отказоустойчивый ПЛК SIMATIC S7 используется в качестве системы управления высокого уровня. Он обменивается данными с приводами и распределенной периферией SIMATIC ET200 по PROFINET / PROFIsafe.

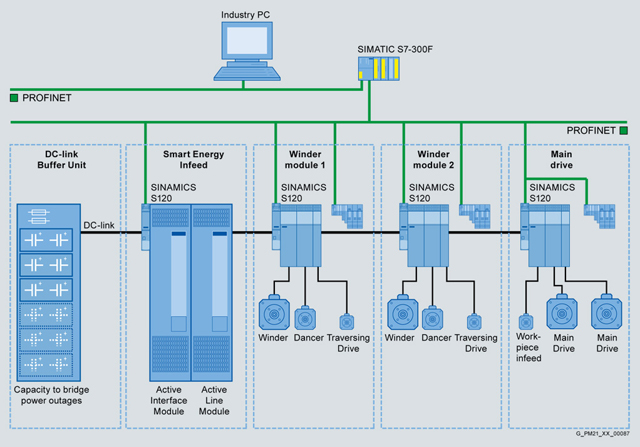

Структурная схема решения «проволочная пила»
